三菱pIc的傳(chuan) 送指令MOV,和比較指令CMP程序設計中最常用的指令。學會(hui) 掌握這兩(liang) 個(ge) 指令將會(hui) 使程序設計更簡單，設計出的程序更顯智能化。

MOV指令：MOV指令是功能指令中的基礎指令，是最常用的指令。MOV傳(chuan) 送指令簡單說就是把一個(ge) 值賦予另一個(ge) 值。我們(men) 把被傳(chuan) 送值叫源址S。那麽(me) S裏有哪些操作數（被傳(chuan) 送值）呢？它包括KnX，KnY，KnM，KnS，T，C，D，V，Z，K，H。

被傳(chuan) 送值傳(chuan) 送到的地址為(wei) D。那麽(me) D有那些數值呢？KnY，KnM，KnS，T，C，D，V，Z。

舉(ju) 例說明它的用法。

1:MOV K5 D0。意思就是說把常數K5寫(xie) 入D0。使D0＝K5。上麵說的常數K，H在程序執行中自動轉化為(wei) 二進製寫(xie) 入D0。

2:MoV k5 k1y0]就是把5這個(ge) 數轉化為(wei) 2進製、即是0101。以二進製的數值控製組合位原件Y0到Y3的狀態。 0為(wei) 低電位、1為(wei) 高電位體(ti) 現在1組（k1）也就是4個(ge) 輸出口上、由y0開始也就是y3 y2 y1 y0 ，對應0101則y0和y2輸出。y1和y3停止。

3: MOV K1X0 K1Y0。 就是相當於(yu) 輸入口的狀態控製輸出口的狀態。如輸入口X接通（ON），則相應輸出口Y有輸出（ON），反之亦然。

4:MOV D2 K2Y10。和例2類似，執行功能是D2所存的二進製數的位值控製Y10～Y17的狀態。如（D2）=K10，則二進製數為(wei) 00001010，對應Y1，Y3輸出，其餘(yu) 停止。diangon.com版權所有。

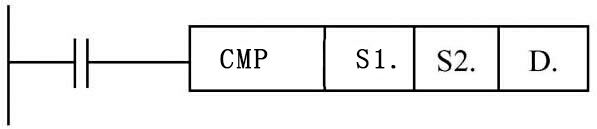

CMP比較指令。CMP指令和MOV指令一樣，是功能指令常用指令之一。它是對兩(liang) 個(ge) 數據進行比較判別，並根據判別結果進行處理。在實際應用中，常常隻需要其中一個(ge) 判別結果。這時，程序中需要編寫(xie) 需要的程序段。終址位元件D也可直接和母線相連。比較指令的表現形式：

那麽(me) S1，S2代表哪些數值呢？它們(men) 代表的數值相同，分別為(wei) KnX，KnY，KnS，KnM，C，T，D，V，Z，K，H。

D又代表哪些數值呢？它代表值有三個(ge) ，M，S，Y。

我們(men) 兩(liang) 個(ge) 數比較有三種結果，>，<，＝下麵舉(ju) 例說明。

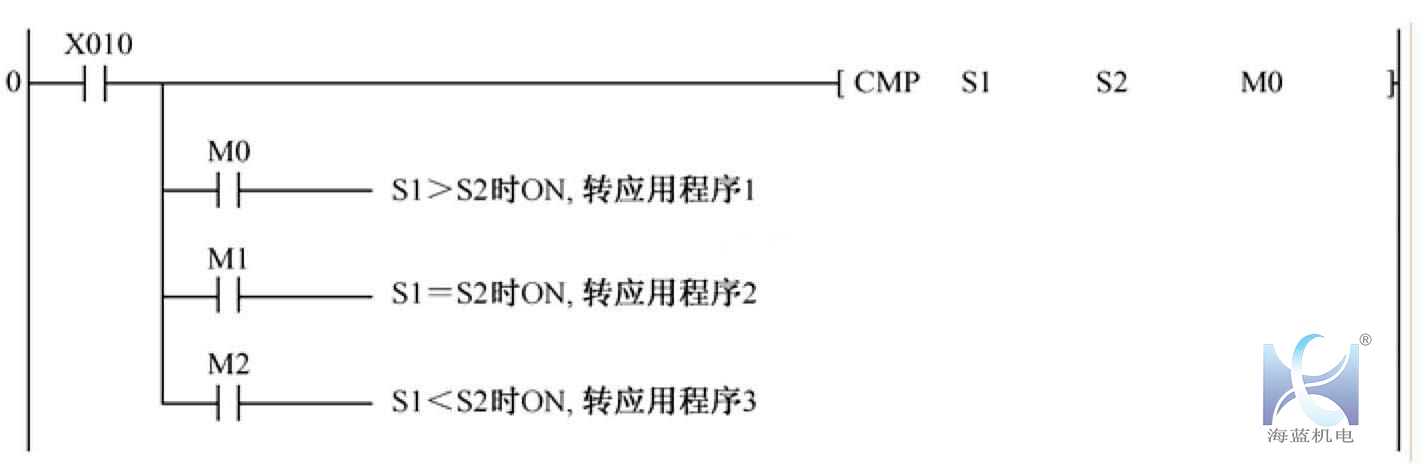

當常開觸點X010閉合，則比較指令執行。它分三種情況：1，當S1>S2時M0執行。2，當S1＝S2則M1閉合。

今天說兩(liang) 個(ge) 功能指令，MOV，COP。三菱的功能指令一百多條，常用的不多，大致分為(wei) 兩(liang) 大類：一類是基礎性的指令；一類是高級應用指令。基礎性指令指步進指令、程序流程指令、傳(chuan) 送指令和比較指令、位移指令、數值運算指令和部分數據處理指令。這類指令是編程中最常用的指令，在一般控製程序中都用得上，對這類功能指令一定要熟練掌握。在以後的篇章裏介紹這兩(liang) 個(ge) 指令在生產(chan) 工藝中的應用。

以上就是關(guan) 於(yu) 三菱PLC傳(chuan) 送指令MOV和比較指令CMP程序設計的全部內(nei) 容了。
