導讀：三菱PLC和三菱觸摸屏聯合仿真

軟件列表：三菱編程軟件和仿真監視插件GT Designer2 + GT Simulator2三菱觸摸屏編程軟件和觸摸屏仿真軟件

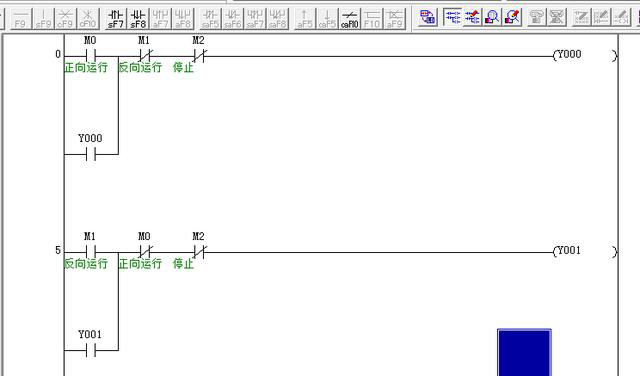

在GX Developer上編好程序。我們(men) 就寫(xie) 一個(ge) 最簡單的互鎖啟保停程序，M0是正向運行按鈕信號，M1是反向運行按鈕信號，M2是停止按鈕信號，Y0是正向運行輸出，Y1是反向運行輸出。如下圖所示：

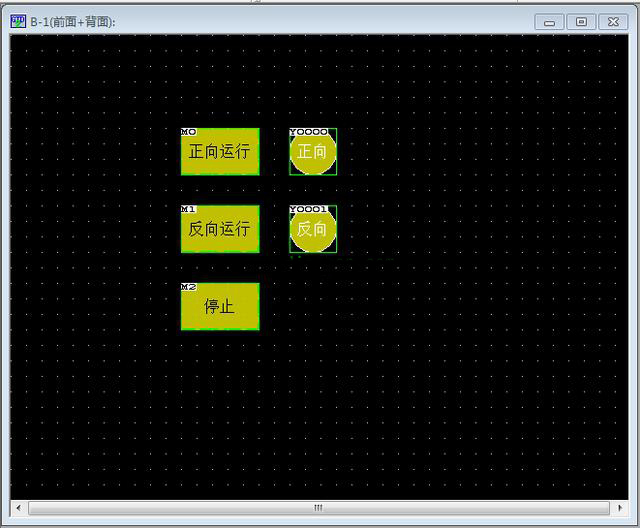

在GT Designer2上做好你需要的界麵。我們(men) 根據PLC程序分別做三個(ge) 按鈕：正向運行、反向運行和停止。做兩(liang) 個(ge) 輸出指示燈：Y0和Y1。如下圖所示：

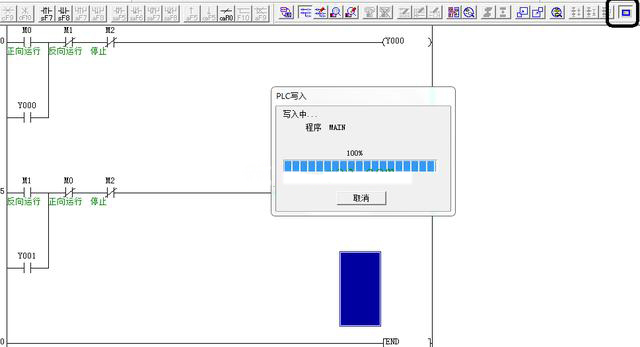

在GX Developer 上打開程序仿真功能（軟件工具欄上有這個(ge) 按鈕），也就是啟動了GX-simulator。

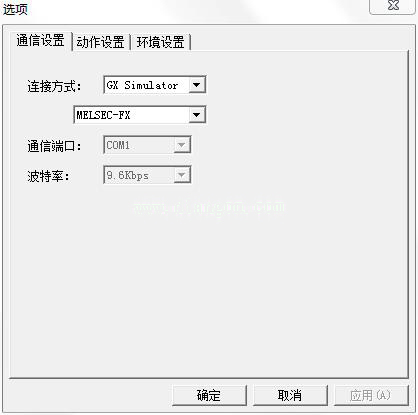

啟動GT Simulator2，在菜單的“仿真”點擊選項，在通信設置中選擇GX Simulator。

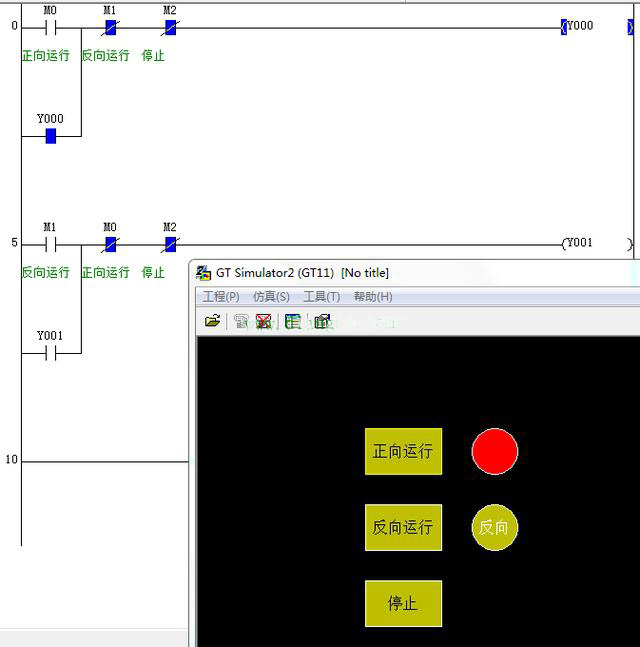

最後打開你在第2步所做的觸摸屏程序，啟動Simulator 聯合PLC模擬仿真調試。
