導讀：三菱PLC在交通信號燈實例中的應用

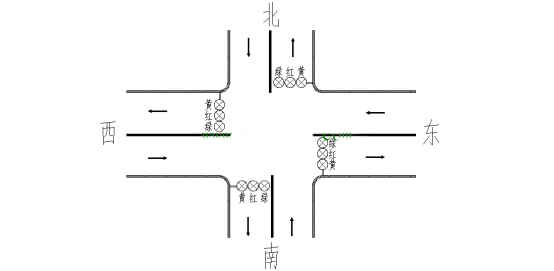

現有個(ge) 十字路口要求使用交通信號燈，控製要求是：按下啟動按鈕之後，係統開始工作，南北方向上的紅燈亮30秒，轉為(wei) 綠燈亮20秒，然後是3秒閃爍（一秒閃一次），再轉為(wei) 黃燈亮2秒，這時的東(dong) 西方向上綠燈亮25秒，然後也是3秒閃爍（一秒閃一次），再轉為(wei) 黃燈亮2秒，之後係統按此規律循環工作，直到按下停止按鈕才會(hui) 停止工作。該交通信號燈的示意圖如下所示：

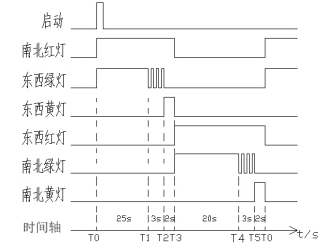

工作時序圖如下：

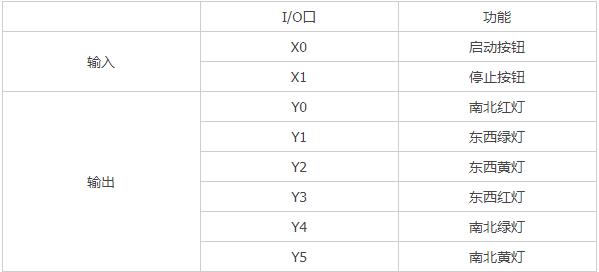

三菱的輸入和輸出信號分配表如下：

編程方法一：

根據工作時序圖把時間軸劃分為(wei) 六個(ge) 區段，對應的六個(ge) 定時器分別是T0~T5。然後先將各個(ge) 定時器設定定時時間，由於(yu) 各個(ge) 定時器都是按順序接通的，可以把前一個(ge) 定時器的觸點去觸發後一個(ge) 定時器的線圈以達到循環計時的目的。

各定時器的定時時間如下表：

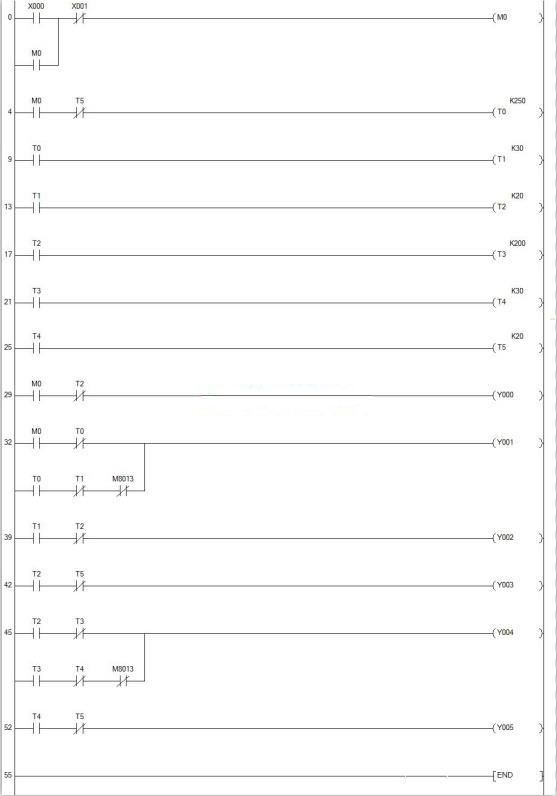

實例程序如下：

編程方法二：

根據工作時序圖可以得到循環周期是55秒，我們(men) 將這時間55秒用T0定時器定時，然後再用比較時間區段編寫(xie) 程序。

時間區段比較如下表所示：

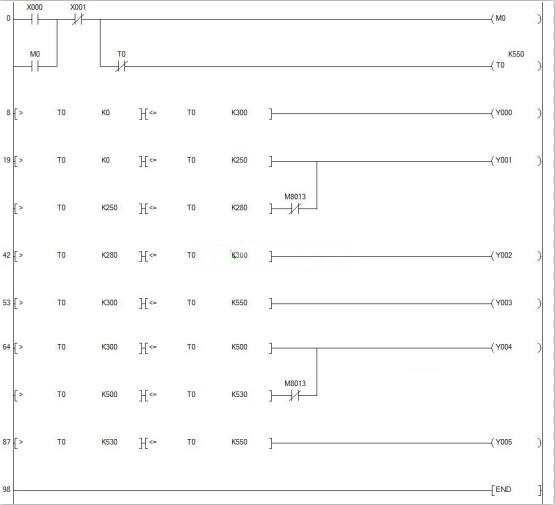

實例程序如下：
