三菱PLC編程實例講解，你不容錯過的PLC知識。雖然快過年了，小編更新文章的腳步卻停不下來，需要學習(xi) 三菱自動化的小夥(huo) 伴請到聯係海藍這一欄目，添加管理員微信，進入三菱PLC技術交流群學習(xi) 。好了，閑話不多講，進入正題。

學好plc不是一件容易的事，需要積累足夠的實例知識，這篇文章針對新手童靴，歡迎高手們(men) 一起討論。

控製輸出程序

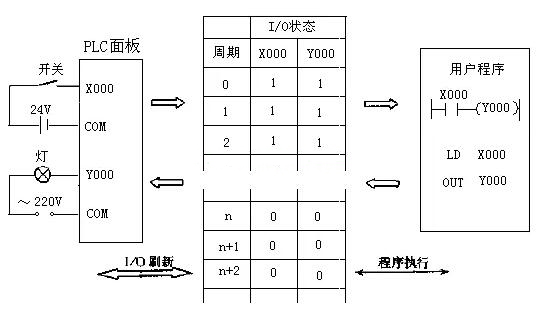

等效控製輸出

輸出僅(jin) 取決(jue) 於(yu) 控製輸入現狀態。

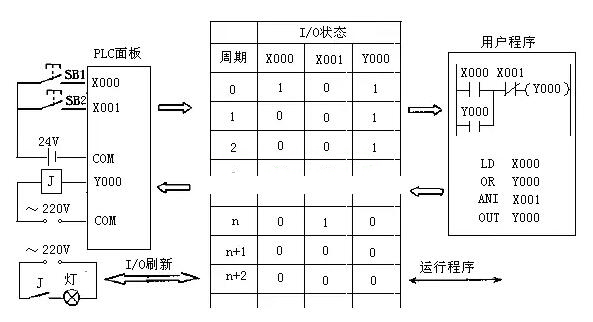

長效控製輸出

控製輸出不完全取決(jue) 於(yu) 輸入的現狀態，還與(yu) 輸入的曆史有關(guan) 。輸入對輸出有長效作用。

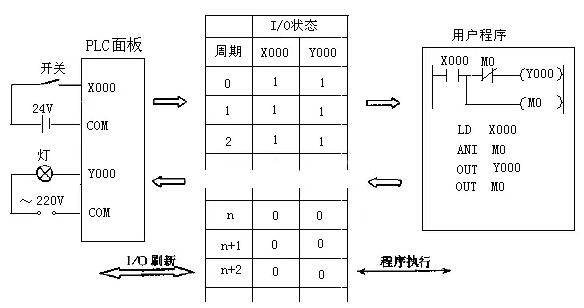

短效控製輸出

它的控製輸出也不完全取決(jue) 於(yu) 輸入的現狀態。其輸入對輸出僅(jin) 有短暫的作用，故稱短效輸出。

單按鈕起停程序

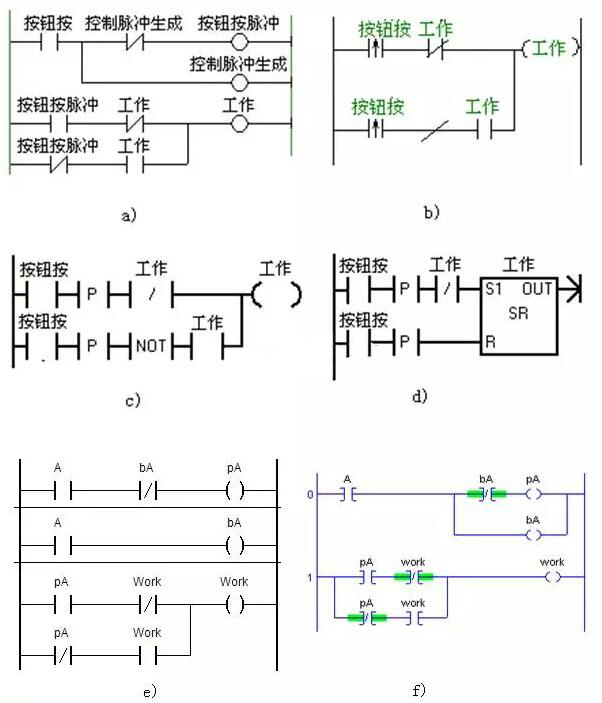

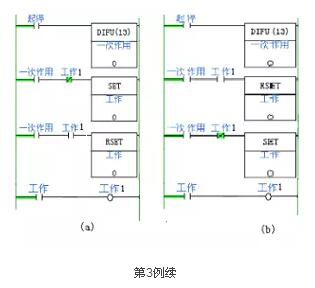

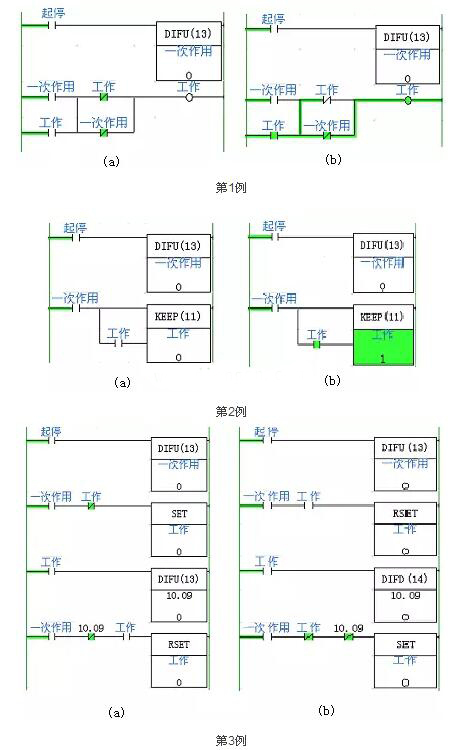

單按鈕即時起、停程序

OMRON  PLC  b）三菱 PLC  c、d）

西門子plc  e）和利時PLC  f）AB PLC

下圖所示程序也具有同樣的功能。隻是這裏用的是觸點先並後串。脈衝(chong) 信號用微分指令生成。

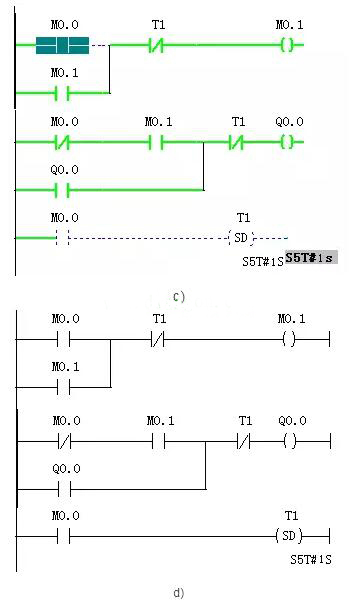

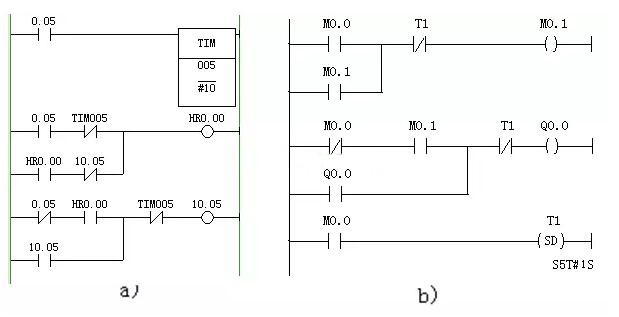

單按鈕短按起、長按（超過1s）停程序

上述單按鈕起、保、停梯形圖程序，是起、是停，容易“糊塗”。其實，完全可使用按鈕按下不同的時間，去區分是起還是停。

單按鈕短按起、長按（超過1秒）停程序

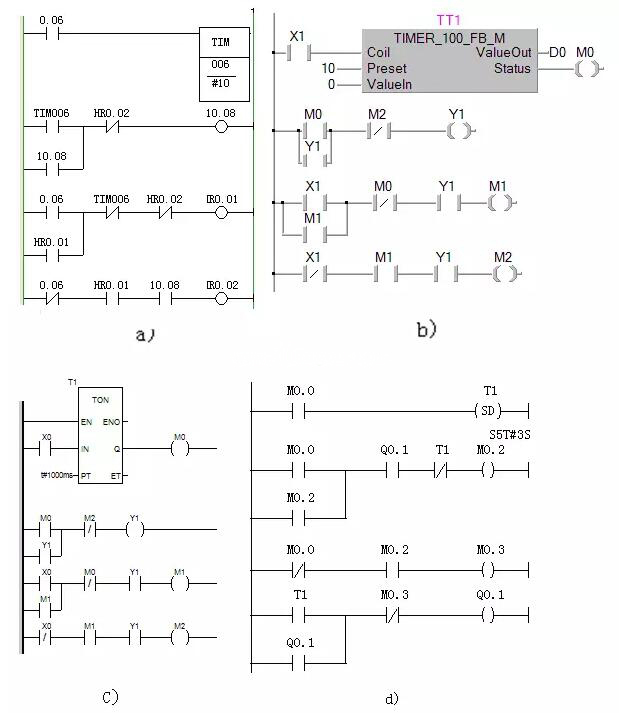

單按鈕長按（超過1s）起、短按停程序

a –  OMRON PLC程序   b – 三菱 work2 軟件 PLC 程序

c – 施耐德 Unity Pro XL軟件PLC程序     d – 西門子 ST7軟件PLC 程序

單按鈕長按起（超過1秒）、短按停程序

求公因數程序

求公因數歐幾裏得的這個(ge) 算法，如用表達式表達，則是：

OMRON PLC  b）西門子PLC  c）三菱 PLC  d）和利時PLC

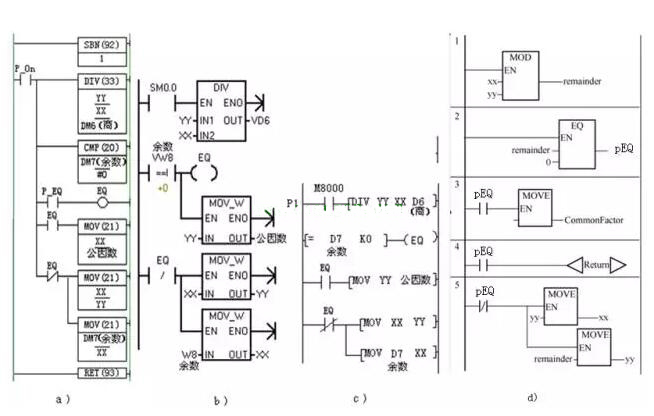

求兩(liang) 個(ge) 整數的公因數子程序

子程序，用以實現上述花括弧內(nei) 的算法。

OMRON PLC  b）西門子PLC  c）三菱 PLC  d）和利時PLC

求兩(liang) 個(ge) 整數的公因數主程序

主程序，用以實現上述花括弧外的算法。

文章到此已經結束了。弄清以上問題不是目的，目的是從(cong) 中能對PLC程序有較具體(ti) 的認識。本文隻是為(wei) 編程做準備，大家要根據問題再去學習(xi) 相關(guan) 算法，再在算法實例化中進一步熟悉基礎知識。這些過程反複循環，不斷提高，將使你的編程進入新的境界！
