PLC線路閃爍控製梯形圖

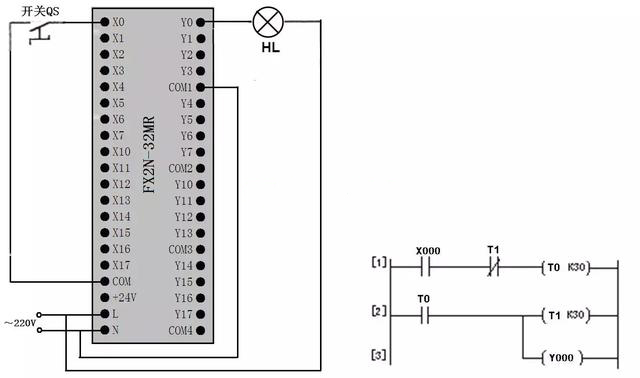

線路與(yu) 梯形圖說明如下：

將開關(guan) QS閉合→X000常開觸點閉合→定時器T0開始3s計時→3s後，定時器T0動作，T0常開觸點閉合→定時器T1開始3s計時，同時Y000得電，Y0端子內(nei) 部硬觸點閉合，燈HL點亮→3s後，定時器T1動作，T1常閉觸點斷開→定時器T0複位，T0常開觸點斷開→Y000線圈失電，同時定時器T1複位→Y000線圈失電使燈HL熄滅；定時器T1複位使T1閉合，由於(yu) 開關(guan) QS仍處於(yu) 閉合，X000常開觸點也處於(yu) 閉合，定時器T0又重新開始3s計時。

以後重複上述過程，燈HL保持3s亮、3s滅的頻率閃爍發光。
