文章導讀：過載報警控製的PLC線路與(yu) 梯形圖

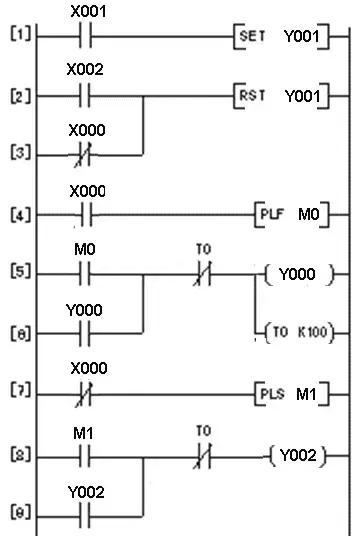

plc線路與(yu) 梯形圖說明如下：

起動控製按下起動按鈕SB1→[1]X001常開觸點閉合→[SET Y001]指令執行→Y001線圈被置位，即Y001線圈得電→Y1端子內(nei) 部硬觸點閉合→接觸器KM線圈得電→KM主觸點閉合→電動機得電運轉。

停止控製

按下停止按鈕SB2→[2]X002常開觸點閉合→[RST Y001]指令執行→Y001線圈被複位，即Y001線圈失電→Y1端子內(nei) 部硬觸點斷開→接觸器KM線圈失電→KM主觸點斷開→電動機失電停轉。

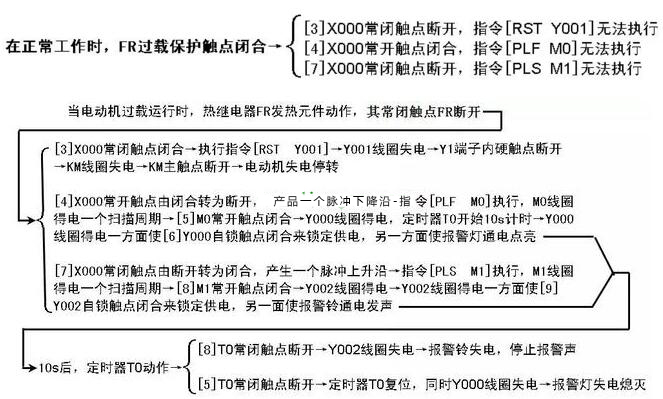

過載保護及報警控製

以上就是過載報警控製的PLC線路與(yu) 梯形圖的所有內(nei) 容了。需要了解更多關(guan) 於(yu) 三菱自動化文章的朋友，請關(guan) 注海藍機電。
