今天分享文章：三相異步電動機正反轉聯鎖控製的PLC線路與(yu) 梯形圖。詳見下文。

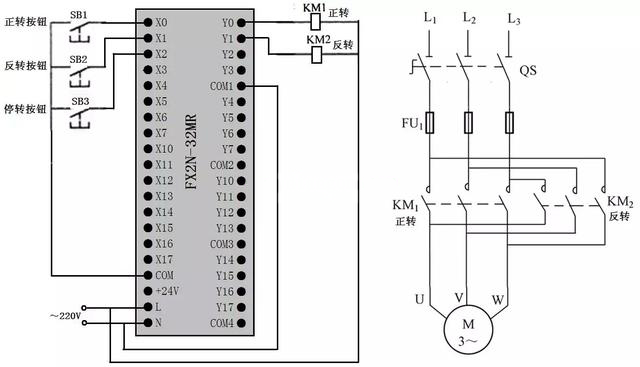

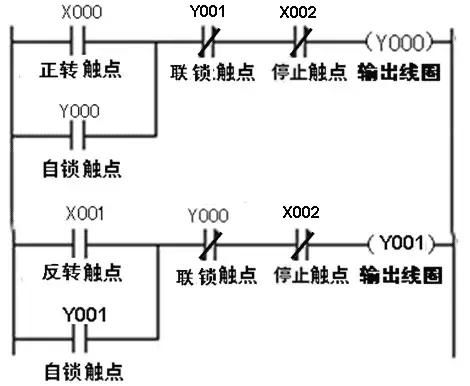

線路與(yu) 梯形圖說明如下：

正轉聯鎖控製。按下正轉按鈕SB1→梯形圖程序中的正轉觸點X000閉合→線圈Y000得電→Y000自鎖觸點閉合，Y000聯鎖觸點斷開，Y0端子與(yu) COM端子間的內(nei) 部硬觸點閉合→Y000自鎖觸點閉合，使線圈Y000在X000觸點斷開後仍可得電；Y000聯鎖觸點斷開，使線圈Y001即使在X001觸點閉合（誤操作SB2引起）時也無法得電，實現聯鎖控製；Y0端子與(yu) COM端子間的內(nei) 部硬觸點閉合，接觸器KM1線圈得電，主電路中的KM1主觸點閉合，電動機得電正轉。

2)反轉聯鎖控製。按下反轉按鈕SB2→梯形圖程序中的反轉觸點X001閉合→線圈Y001得電→Y001自鎖觸點閉合，Y001聯鎖觸點斷開，Y1端子與(yu) COM端子間的內(nei) 部硬觸點閉合→Y001自鎖觸點閉合，使線圈Y001在X001觸點斷開後繼續得電；Y001聯鎖觸點斷開，使線圈Y000即使在X000觸點閉合（誤操作SB1引起）時也無法得電，實現聯鎖控製；Y1端子與(yu) COM端子間的內(nei) 部硬觸點閉合，接觸器KM2線圈得電，主電路中的KM2主觸點閉合，電動機得電反轉。

3)停轉控製。按下停止按鈕SB3→梯形圖程序中的兩(liang) 個(ge) 停止觸點X002均斷開→線圈Y000、Y001均失電→接觸器KM1、KM2線圈均失電→主電路中的KM1、KM2主觸點均斷開，電動機失電停轉。
