今天是2019年2月19日星期二，元宵節。海藍機電在此祝各位元宵節快樂(le) 。今天分享給大家的文章是：三菱FX2N-2AD兩(liang) 通道模擬量輸入模塊。

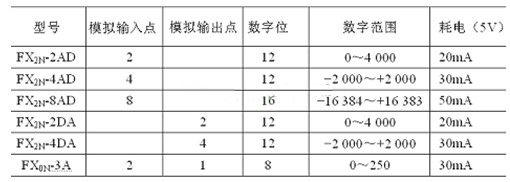

下圖是常用模擬量擴展模塊規格

FX2N-2AD型模擬輸入模塊用於(yu) 將點模擬輸入（電壓輸入和電流輸入）轉換成位的數字值，並將這個(ge) 值輸入到plc中。

模塊鏈接

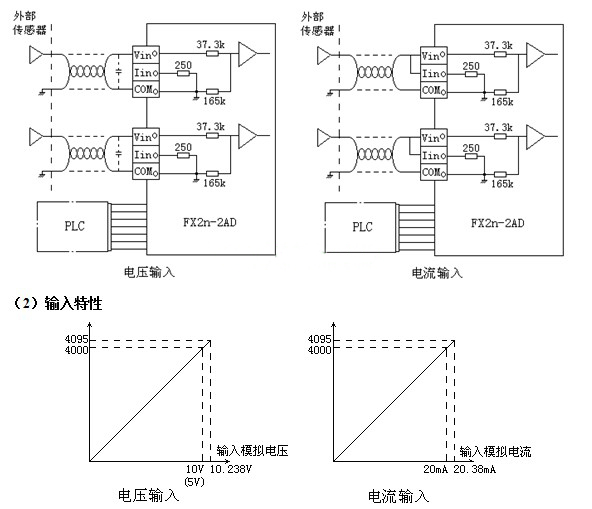

模塊連接根據接線方法，模擬輸入可在電壓輸入或電流輸入中進行選擇。FX2N-2AD不能將一個(ge) 通道作為(wei) 模擬電壓輸入而另一個(ge) 作為(wei) 電流輸入，應為(wei) 兩(liang) 個(ge) 通道使用相同的偏值量和增益值。對於(yu) 電流輸入，請短路VIN和IIN，如下圖所示。

模塊的轉換位數為(wei) 12位，對應的最大數字量輸出為(wei) 4095，但在實際使用時，為(wei) 了計算方便，通常情況下都將最大模擬量輸入（DC10V/5V或20mA）所對應的數字量輸出設定為(wei) 4000。

例如：當模擬範圍為(wei) 0~10V，而使用的數字範圍為(wei) 0~4000時，數字值為(wei) 40等於(yu) 100mV的模擬輸入（40×10V/4000數字點）。

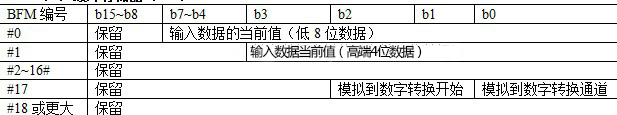

（3）緩衝(chong) 存儲(chu) 器（BFM）

①BFM≠0的低8位b7~b0存儲(chu) A/D通道輸入數據的當前值的低8位數據。

②BFM≠1的低4位b3~b0存儲(chu) A/D通道輸入數據的當前值的高4位數據。

③BFM≠17：b0來指定模擬到數字轉換的通道。b0=0為(wei) CH1,b0=1位CH2

編程與(yu) 控製

①用TO指令，在模塊的緩衝(chong) 存儲(chu) 器中寫(xie) 入A/D轉換控製指令：指令要轉換的通道，啟動模塊的A/D轉換，轉換結果將存儲(chu) 於(yu) BFM中。

②用FROM把BFM的數據讀入PLC中。

例1：設某係統的控製要求為(wei) ：係統上電將模擬量輸入1進行A/D轉換。並且將轉換結果讀入到PLC的數據寄存器D100

三菱FX2N-2AD兩(liang) 通道模擬量輸入模塊的文章已經分享完畢了。海藍機電不管春節、中秋節、勞動節還是元宵節，我們(men) 一直都在哦。
