今天分享的文章是：三種PLC的輸入接線圖。我們(men) 一起往下閱讀吧。

各類PLC的輸入電路大致相同，通常有三種類型。一種是直流12～24V輸入，二種是溝通100～120V、200～240V輸入，三種是交直流輸入。外界輸入器材能夠是無源觸點或是有源的傳(chuan) 感器輸入。外部器材都要通過PLC端子與(yu) PLC銜接形成閉合有源回路，有必要供給電源。

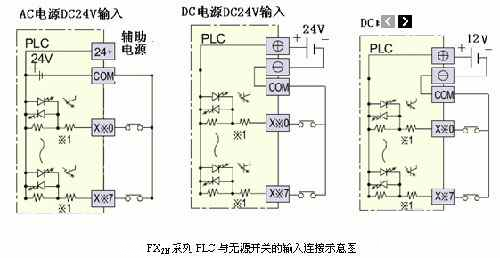

1、無源開關(guan) 的接線

FX2N係列PLC隻要直流輸入，且在PLC內(nei) 部，將輸入端與(yu) 內(nei) 部24V電源正極相連、COM端與(yu) 負極銜接，參見下圖

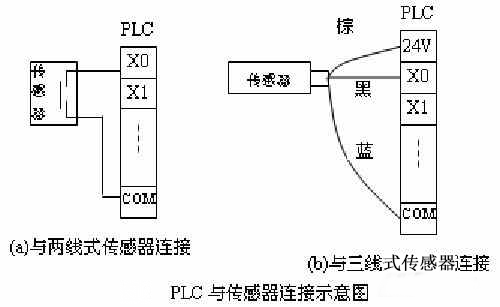

2、挨近開關(guan) 的接線

挨近開關(guan) 指自身需要電源驅動，輸出有一定電壓或電流的開關(guan) 量傳(chuan) 感器。根據其信號線能夠分成三大類：兩(liang) 線式、三線式、四線式。其間四線式有可能是同時供給一個(ge) 動合觸點和一個(ge) 動斷觸點，實際中隻用其間之一；或者是第四根線為(wei) 傳(chuan) 感器校驗線，校驗線不會(hui) 與(yu) PLC輸入端銜接的。兩(liang) 線式為(wei) 一信號線與(yu) 電源線。三線式分別為(wei) 電源正、負極和信號線。不同效果的導線用不同色彩表明，這種色彩的定義(yi) 有不同的定義(yi) 辦法，下圖傳(chuan) 感器為(wei) NPN型，是常用的方式。(對於(yu) PNP型傳(chuan) 感器與(yu) PLC銜接，要參考相應的材料。)

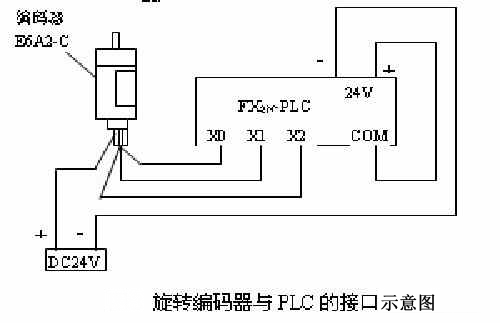

3、旋轉編碼器的接線

旋轉編碼器能夠供給高速脈衝(chong) 信號，不同型號的編碼器輸出的頻率、相數也不一樣。有的編碼器輸出A、B、C三相脈衝(chong) ，有的隻要兩(liang) 相脈衝(chong) ，有的隻要一相脈衝(chong) (如A相)，頻率有100Hz、200Hz、1kHz、2kHz等。當頻率比較低時，PLC能夠呼應；頻率高時，PLC就不能呼應。下圖為(wei) FX2N型PLC與(yu) OMRON的E6A2-C係列旋轉編碼器的接口示意圖。

以上就是3種PLC的輸入接線圖的全部內(nei) 容了。海藍機電-三菱自動化代理商。提供三菱自動化產(chan) 品的銷售和技術服務。選擇海藍，讓天下沒有難做的機器。
