海藍機電每日分享時間。今天給大家帶來的是三菱plc條件跳轉控製指令使用方法的內(nei) 容，詳看下文。

指針P（Ponit）用於(yu) 分支和跳步程序。在梯形圖中，指針放在左側(ce) 母線的左邊。FXIS有64點指針（P0~P63），FXIN，FX2N，和FX2NC有128點指針（P0~P127）。

條件跳轉指令CJ用於(yu) 跳過順序程序中的某一部分，以控製程序的流程。當圖中的X0為(wei) ON時，程序跳轉到指針P8處，如果X0為(wei) OFF，不執行跳轉，程序按原順序執行。跳轉時，不執行被跳過的那部分指令。用編程器輸入程序時圖中的指針P8放在指令“LD X14”之前。多條跳轉指令可以使用相同的指針。

指針可以出現在相應跳轉指令之前，但是如果反複跳轉的時間超過監控定時器的設定時間，會(hui) 引起監控定時器出錯。一個(ge) 指針隻能出現一次，如出現兩(liang) 次或兩(liang) 次以上，則會(hui) 出錯。如果用M8000的常開觸點驅動CJ指令，相當於(yu) 無條件跳轉指令，因為(wei) 運行時特殊輔助 繼電器Ｍ8000總是為(wei) ON。

P63是END所在的步序。在程序中不需要設置P63。

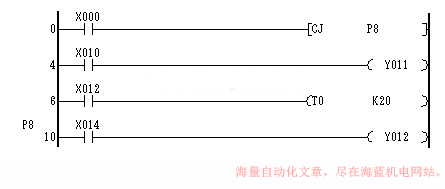

圖1 CJ指令的使用

上述就是三菱plc條件跳轉控製指令使用方法的全部內(nei) 容了，如果你有三菱自動化產(chan) 品或者技術問題，海藍機電會(hui) 第一時間為(wei) 你解答。
