文章分享：並行分支結構的步進順控設計法。

並行分支結構

並行分支結構是指同時處理多個(ge) 程序流程。圖中當S20步被激活成為(wei) 活動步後，若轉換條件X0成立就同時執行左、中、右三支程序。

S50為(wei) 匯合狀態，由S22、S32、S42三個(ge) 狀態共同驅動，當這三個(ge) 狀態都成為(wei) 活動步且轉換條件X4成立時，匯合轉換成S50步。

並行性分支、匯合的編程

編程原則是先集中處理分支轉移情況，然後依順序進行各分支程序處理，最後集中處理匯合狀態，見圖所示，根據步近梯形圖可以寫(xie) 出指令表程序。

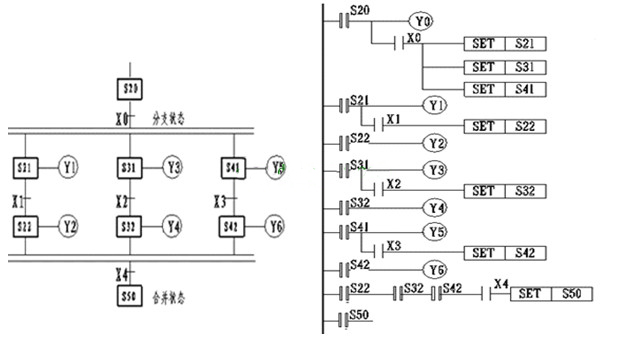

圖 並行分支結構狀態轉移圖及其編程

並行性分支結構編程的注意事項

並行分支結構的匯合最多能實現8個(ge) 分支的匯合。

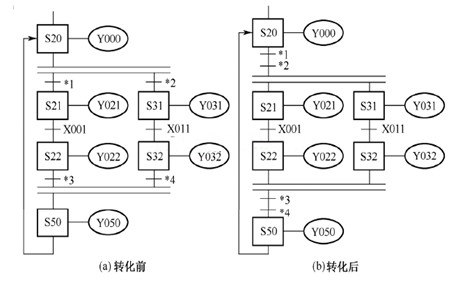

在並行分支、匯合處不允許有下圖（a）的轉移條件，而必須將其轉化為(wei) 下圖（b）後，再進行編程。

圖 並行分支轉化
