用PLC控製交通信號燈已經是一個(ge) 老生常談的問題了，各種方式的控製係統也不斷產(chan) 生。祖國的經濟社會(hui) 不斷發展，城市道路建設愈發完善，各種機動、電動車輛增多，交信號燈係統也不斷得到完善和發展，這就要求其控製效率要不斷提高。基於(yu) plc的交通燈控製係統能把PLC的軟硬件係統功能強大、可靠性好，邏輯編程方法簡單，易於(yu) 開發複雜控製係統、有豐(feng) 富的擴展模塊和聯網能力和應用範圍十分廣泛的特點結合起來，使係統易於(yu) 實現。

如圖1是交通燈係統啟動時，紅、綠、黃燈按一定時序輪流發亮。首先東(dong) 西綠燈亮，維持25s，同時南北紅燈也亮，並維持30s，到了25s時，東(dong) 西綠燈閃亮，閃亮周期為(wei) 1s，閃亮3s後熄滅，東(dong) 西黃燈亮，並維持2s。到2s時，東(dong) 西黃燈熄、紅燈亮，同時南北紅燈熄，綠燈亮。南北綠燈亮維持25s, 東(dong) 西紅燈亮維持30s。到25s時，南北綠燈閃亮3s後滅，南北黃燈亮，並維持2s。到2s時，南北黃燈熄、紅燈亮，同時東(dong) 西綠燈亮，開始下一周期的動作。

圖1 十字路口交通燈示意圖

根據十字路口交通信號燈的控製要求，可作出信號燈的控製時序圖如圖2。

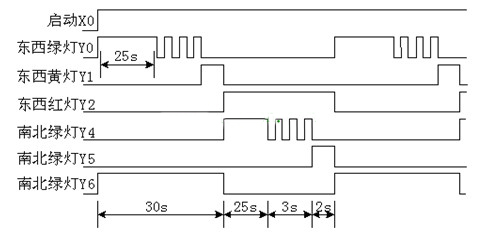

圖2 交通信號燈控製的時序圖

本任務是用基本指令來實現十字路口交通燈控製。這是一個(ge) 時序控製過程。十字路口南北向以及東(dong) 西向均設有紅、黃、綠三隻信號燈，六隻燈按一定的時序循環往複工作。所以本任務的關(guan) 鍵是要用機內(nei) 器件將信號燈狀態變化的“時間點”表示出來。分析時序圖，找出信號燈狀態發生變化的每個(ge) “時間點”，並安排相應的器件如表1所示。

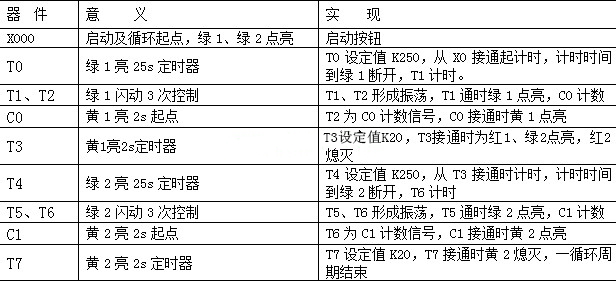

表1 時間點及實現方法

一、係統的硬件設計

根據信號燈的控製要求，本任務所用的器件有：起動按鈕SB1 ，停止按鈕SB2 ，紅黃綠色信號燈各四隻。

1.係統元件I/O分配表

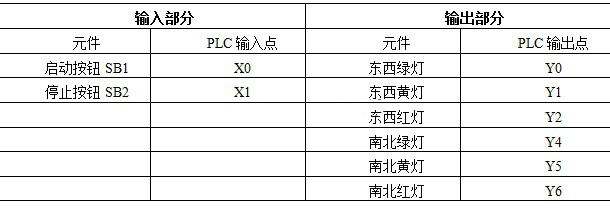

表2  I/O分配表

2.繪製PLC硬件接線圖及硬件連接

根據I/O分配，繪製PLC硬件接線圖，如圖3所示。項目實施過程中，按照此接線圖連接硬件。注意不同型號PLC對輸入/輸出接口電路電源的要求是不同的，應根據實際情況匹配不同的電源，並根據電源選擇外部器件。

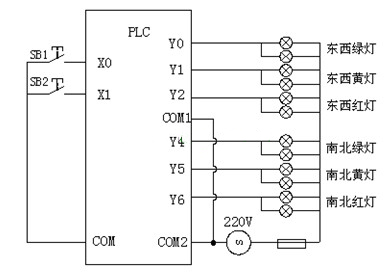

 十字路口交通燈控製PLC接線圖

二、係統的軟件設計

本任務的具體(ti) 實現梯形圖由讀者自行完成。

設計提示：

1.依表3-1所列器件及方式繪出各“時間點”形成所需支路。這些支路是依“時間點”的先後順序繪出。

2.以“時間點”為(wei) 工作條件繪出各信號燈的輸出梯形圖。

3.為(wei) 了實現交通信號燈的啟停控製，在梯形圖上增加主控環節。作為(wei) 一個(ge) 循環的結束，第二個(ge) 循環開始控製的T7的常閉觸點也作為(wei) 條件串入主控指令中。

三、係統調試運行

1.按照圖3連接好PLC的輸入和輸出；

2.輸入設計好的梯形圖，並將程序下載到PLC。

3.將PLC運行開關(guan) 打到RUN，運行程序。

4.操作控製按鈕，觀察運行結果。

5.分析程序運行結果，編寫(xie) 相關(guan) 技術文件。
