三菱PLC FX2U裏麵的產(chan) 品種類繁多，它們(men) 都是怎麽(me) 命名的？

在三菱PLC產(chan) 品的正麵，一般都有表示該PLC型號的符號，通過閱讀符號即可獲得該PLC的基本信息。FX2N係列的基本單元型號名稱體(ti) 係形式如圖所示。

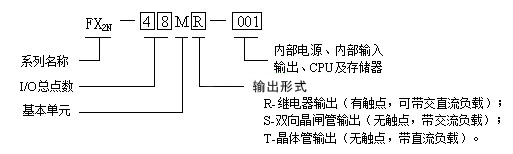

圖FX2N係列的基本單元型號名稱體(ti) 係形式

（1）係列名稱，如IS，1N，1NC，2NC等。

（2）I/O的總點數。

（3）單元類型：M為(wei) 基本單元，E為(wei) 輸入/輸出混合擴展單元與(yu) 擴展模塊，EX為(wei) 輸入專(zhuan) 用擴展模塊，EY為(wei) 輸出專(zhuan) 用擴展模塊。

（4）輸出形式：R為(wei) 繼電器輸出，T為(wei) 晶體(ti) 管輸出，S為(wei) 雙向晶閘管輸出或稱為(wei) 可控矽輸出。

（5）其它定義(yi) ：D表示DC電源，DC輸入；UA1/UL表示AC電源，AC輸入；001表示專(zhuan) 為(wei) 中國推出的產(chan) 品。如果“其它定義(yi) ”這一項無符號，則表示為(wei) AC電源、DC輸入。

例1：FX2N-48MRD

含義(yi) ：FX2N係列，輸入點數為(wei) 0點，輸出4點，晶閘管輸出，大電流輸出擴展模塊。

FX還有一些特殊的功能模塊，如模擬量輸入輸出模塊、通信接口模塊及外圍設備等，使用時可以參照FX係列PLC產(chan) 品手冊(ce) 。
