今天給大家分享的文章是關(guan) 於(yu) PLC-FX係列的堆棧指令問題，具體(ti) 是怎麽(me) 樣的呢？我們(men) 一起往下閱讀。

FX2N的共有27條基本邏輯指令，其中包含了有些子係列PLC的20條基本邏輯指令。

堆棧指令（MPS/MRD/MPP）

堆棧指令是FX係列中新增的基本指令，用於(yu) 多重輸出電路，為(wei) 編程帶來便利。在FX係列PLC中有11個(ge) 存儲(chu) 單元，它們(men) 專(zhuan) 門用來存儲(chu) 程序運算的中間結果，被稱為(wei) 棧存儲(chu) 器。

（1）MPS（進棧指令） 將運算結果送入棧存儲(chu) 器的第一段，同時將先前送入的數據依次移到棧的下一段。

（2）MRD（讀棧指令） 將棧存儲(chu) 器的第一段數據（最後進棧的數據）讀出且該數據繼續保存在棧存儲(chu) 器的第一段，棧內(nei) 的數據不發生移動。

（3）MPP（出棧指令） 將棧存儲(chu) 器的第一段數據（最後進棧的數據）讀出且該數據從(cong) 棧中消失，同時將棧中其它數據依次上移。

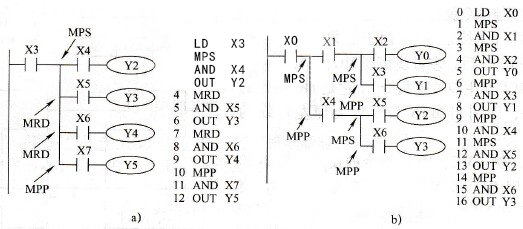

堆棧指令的使用如圖1所示，其中圖1a為(wei) 一層棧，進棧後的信息可無限使用，最後一次使用MPP指令彈出信號；圖1b為(wei) 二層棧，它用了二個(ge) 棧單元。

堆棧指令的使用

（a)一層棧

（b）二層棧

堆棧指令的使用說明：

（1)堆棧指令沒有目標元件。

（2) MPS和MPP必須配對使用。

（3)由於(yu) 棧存儲(chu) 單元隻有11個(ge) ，所以棧的層次最多為(wei) 11層。
