這篇文章主要帶大家了解一下三菱PLC-FX2N係列產(chan) 品的外部結構，關(guan) 注海藍機電，帶你去自動化知識的海洋裏遨遊。

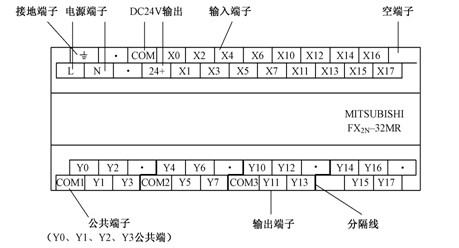

控製係統的設計中，雖然接線工作量的比重減小，但它是編程設計工作的基礎。隻有在正確無誤地完成接線的前提下，才能確保編程設計工作的順利進行。FX2N係列接線端子排列如圖1所示。

圖1 PLC-FX2N係列的接線端子排列示例(FX2N-32MR)

（1）輸入口器件的介入

PLC的輸入口連接輸入信號器件主要有開關(guan) 、按鈕及各種傳(chuan) 感器這些都是觸點類型的器件。在接入PLC時，每個(ge) 觸點的兩(liang) 個(ge) 接頭分別連接一個(ge) 輸入點及輸入公共端。

（2）輸出口器件的接入

PLC的輸出口上連接的器件主要是繼電器、接觸器、電磁閥的線圈。這些器件均采用PLC機外的專(zhuan) 用電源供電內(nei) 部不過是提供一組開關(guan) 接點。接入時線圈的一端接輸出點螺釘,一端經電源接輸出公共端。

PLC輸出口的電流定額一般為(wei) 2A，大電流的執行器件須配裝中間繼電器。

（3）外部接線示例

FX2N-32MR型為(wei) 例，在PLC的輸入端接入一個(ge) 按鈕、一個(ge) 限位開關(guan) ，還有一個(ge) 接近開關(guan) ；輸出為(wei) 一個(ge) 220V的交流接觸器和一個(ge) 電磁閥。

圖2 PLC-FX2N係列外部接線示例

以上就是關(guan) 於(yu) 三菱PLC-FX2N係列產(chan) 品的外部結構講解的主要內(nei) 容了，關(guan) 注海藍機電，定期分享自動化知識。
