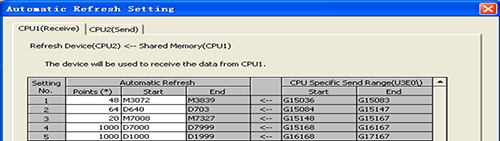

2) 多CPU間高速通信區域刷新設置

主CPUà運動CPU           軟元件      點數         作用

區域一                    M3072       48*16     通用軟元件及各軸指令信號（係統）

區域二                    D6000       100       數據傳(chuan) 遞（自定義(yi) ）

區域三                    M7008       20*16     數據傳(chuan) 遞（自定義(yi) ）

區域四                    D7000       1000      定位數據用(自定義(yi) )

區域五                    D1000       1000      定位數據用(自定義(yi) )

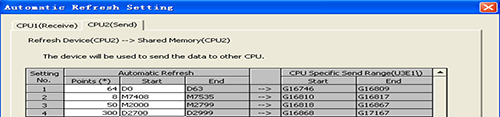

主CPUß運動CPU           軟元件      點數         作用

區域一                    D0           64       各軸監控軟元件(係統)

區域二                    M7048       8*16      數據傳(chuan) 遞（自定義(yi) ）

區域三                    M2000       50*16     通用軟元件

區域四                    D2700       100       數據傳(chuan) 遞（自定義(yi) ）

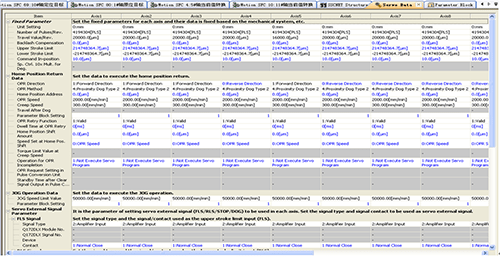

3) 伺服數據設置

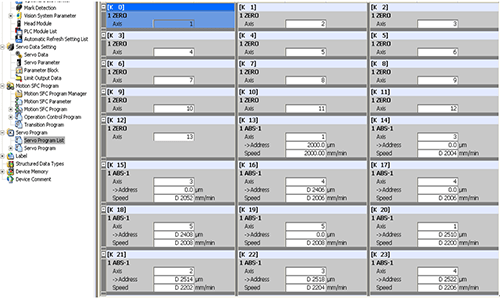

4) 伺服程序

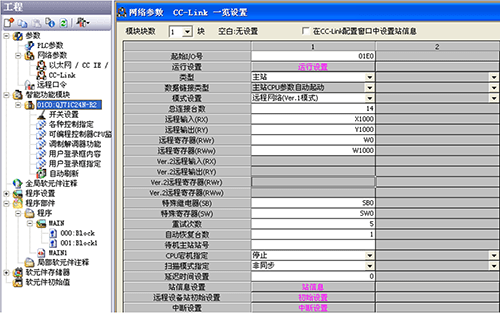

（二） CCLINK網絡參數設置及程序

1) 刷新設置

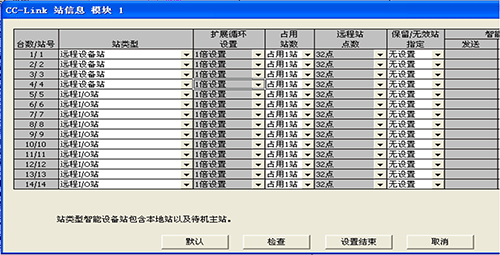

2) 站信息設置

統計：

遠程設備站4個(ge)

遠程IO站10個(ge)

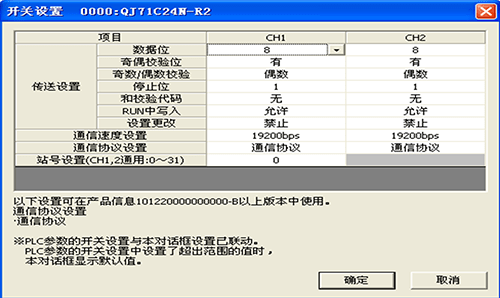

（三） QJ71C24N-R2串行模塊設置：

1）串行模塊開關(guan) 設置

通訊協議：通信協議

傳(chuan) 輸速度：19200bps

數據位：8位

校驗位：偶

停止位：1

（2）建立 讀取稱重設備數據的Modbus通訊協議
