昨日案例：三菱PLC主站模塊與三菱變頻器通訊的應用
本次項目用到三菱的PROFIBUS-DP 主站模塊（QJ71PB92V）和34台三菱A800係列變頻器、15台偉創大功率變頻器進行通訊。可以進行頻率和自動啟停的控製。
調試中遇到的問題：
1、三菱PLC主站模塊和偉創變頻器的PROFIBUS-DP卡通訊的不上。
2、三菱的主站模塊同時連接34台三菱變頻器和15台偉創變頻器時通訊不上。
3、大功率偉創變頻器的運行時和會幹擾通訊，造成通訊的不穩定。
解決方案：
1、三菱的主站模塊要和從站進行通訊，首先要在主站的配置中添加從站的DP板卡的配置文件。因為偉創的板卡使用的是西門子的風格，所以在配置完成後，讀出和寫入的數據會發生高低字節錯位的情況，
所以在寫入頻率和讀取頻率的時候要把高低字節分開進行處理，然後再進行數據處理，最終才能正常的通訊。

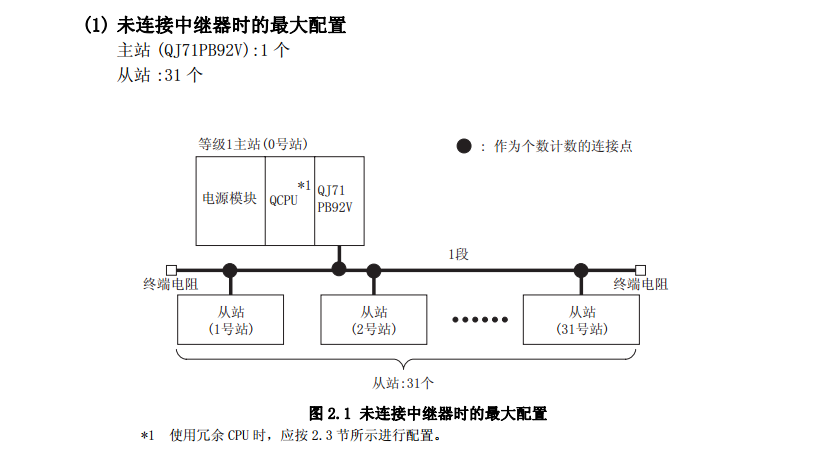

2、因為在PROFIBUS-DP通訊中，每 1 段的允許連接個數：主站 *1 + 從站 + 中繼器 =32 個。係統中從站的個數超過了31個，所以需要添加中繼器，來放大通訊中的信號。並且要在末端把終端電阻撥上去，PROFIBUS的通訊電纜要用專用的通訊電纜，使線纜的阻抗和終端電阻的阻抗相匹配。
3、整套係統中偉(wei) 創的變頻器的功率都很大，最大的達到了200KW,所以在大功率變頻器運行時，會(hui) 有很強的幹擾信號，會(hui) 造成通訊中斷或通訊異常。先把通訊速率降低，然後把微創變頻器和三菱變頻器分開，用兩(liang) 個(ge) PROFIBUS-DP主站模塊QJ71PB92V進行控製，把電源線盡可能的遠離通訊線纜，並且做好接地處理，這樣就會(hui) 大大的降低幹擾。
