三菱PLC的光學玻璃熱處理項目，案例展示。

為(wei) 什麽(me) 立項並啟動這個(ge) 項目？

1、用於(yu) 替代在工控觸摸屏（如威倫(lun) 通、三菱等電阻屏）上麵實現的人機交互界麵的相關(guan) 操作，達到與(yu) 下位機（PLC）通訊控製的目的；

2、為(wei) 了很好的實現更多的功能，例如曆史數據存儲(chu) 及查詢，曲線分析及顯示，數據上傳(chuan) 及下載等；

3、更好的定製客戶的需求，以及提供更多的可能性。

Tips：

上位機是指可以直接發出操控命令的計算機，

一般是PC/host computer/master computer/upper computer,

屏幕上顯示各種信號變化（液壓，水位，溫度等）。

下位機是直接控製設備獲取設備狀況的計算機，

一般是PLC/單片機single chip microcomputer/slave computer/lower computer之類的。

為(wei) 什麽(me) 使用C#編程設計用戶界麵在工控機上實現人機交互（俗稱“上位機”應用）？

與(yu) 工控觸摸屏比較：

功能方麵：

由於(yu) 當前項目界麵交互依存於(yu) 觸摸屏（例如 威倫(lun) 通、三菱等品牌的觸摸電阻屏），

在當前項目需要的功能，這種類別的觸摸屏不能達到要求標準，例如曲線實時顯

示、曆史記錄存儲(chu) 與(yu) 查詢、數據導入導出等功能；

價(jia) 格方麵：

     相比較而下，工控機+工業(ye) 觸摸屏+C#編程設計用戶界麵，在設備有批量的情況下，遠遠比

隻使用工控觸摸屏（如威倫(lun) 通、三菱等品牌）要實惠的多。

前瞻性：

目前工業(ye) 生產(chan) 的數字化背景下（即：工業(ye) 4.0），許多公司要求遠程監控生產(chan) 中的設備運行

狀態及其產(chan) 能和損耗，進行報表數據分析。工控機+工業(ye) 觸摸屏+C#編程設計用戶界麵這一方式更具優(you) 勢。

采用C#編程設計用戶界麵的優(you) 點

該界麵軟件主要實現以下功能：

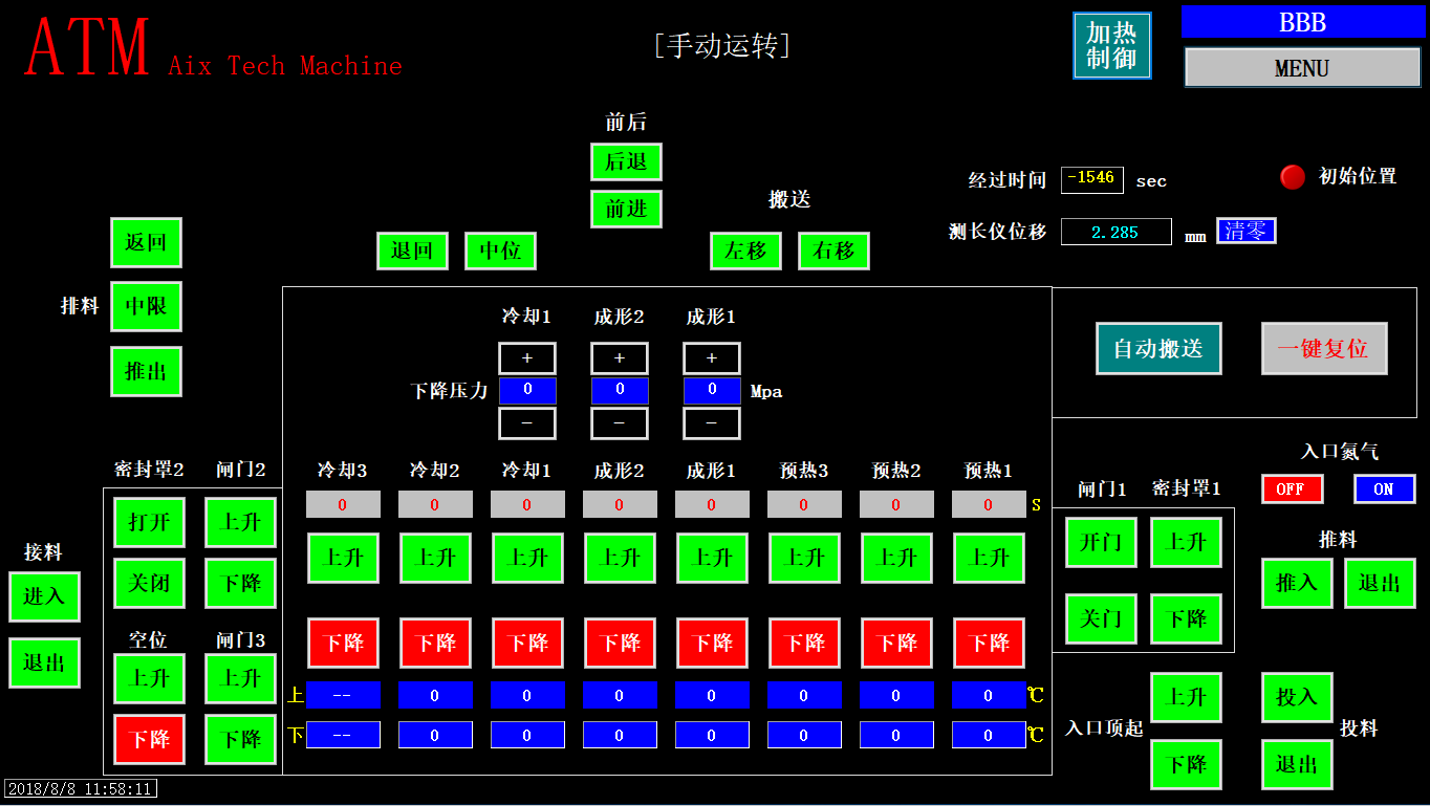

1、實現控製機器的運轉（包括手、自動運轉操作）；

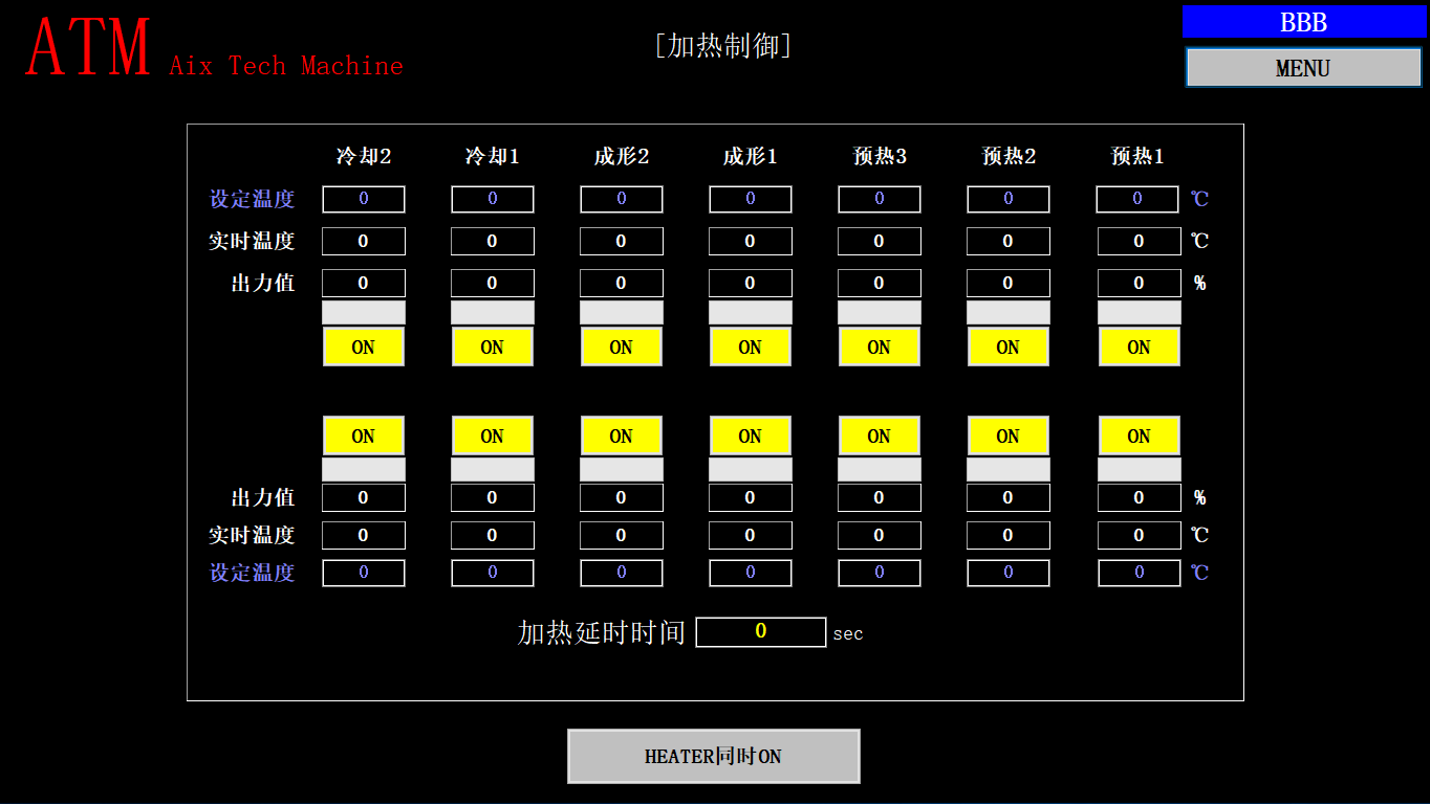

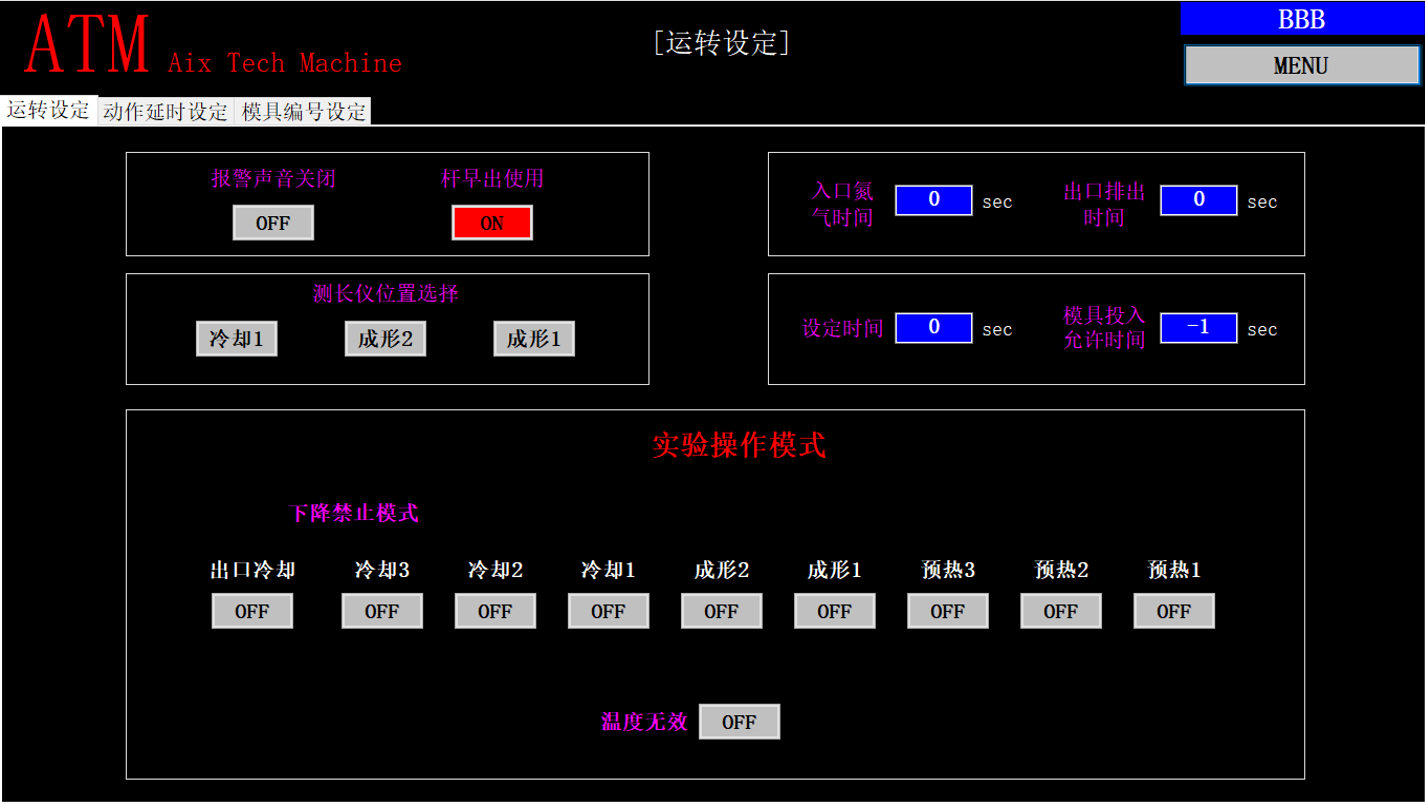

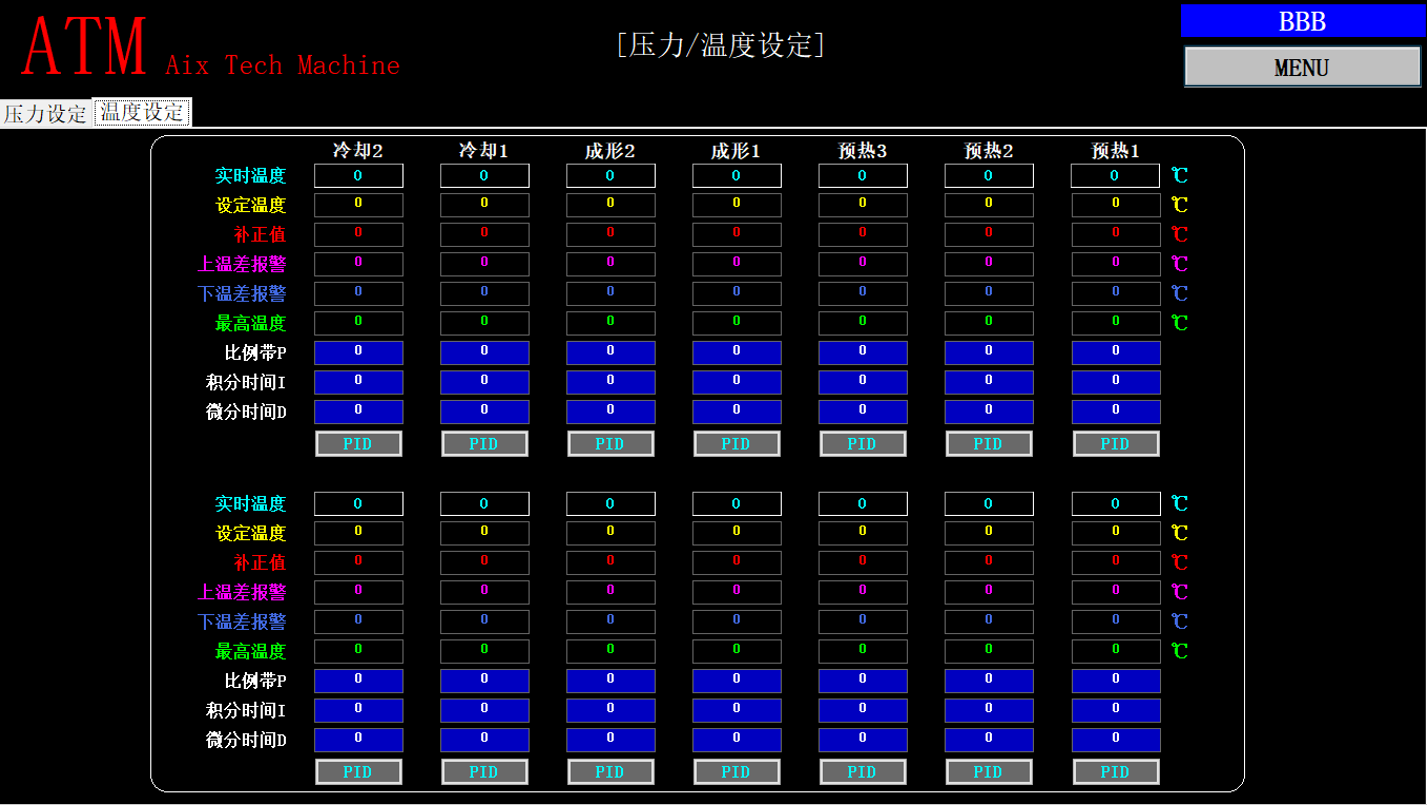

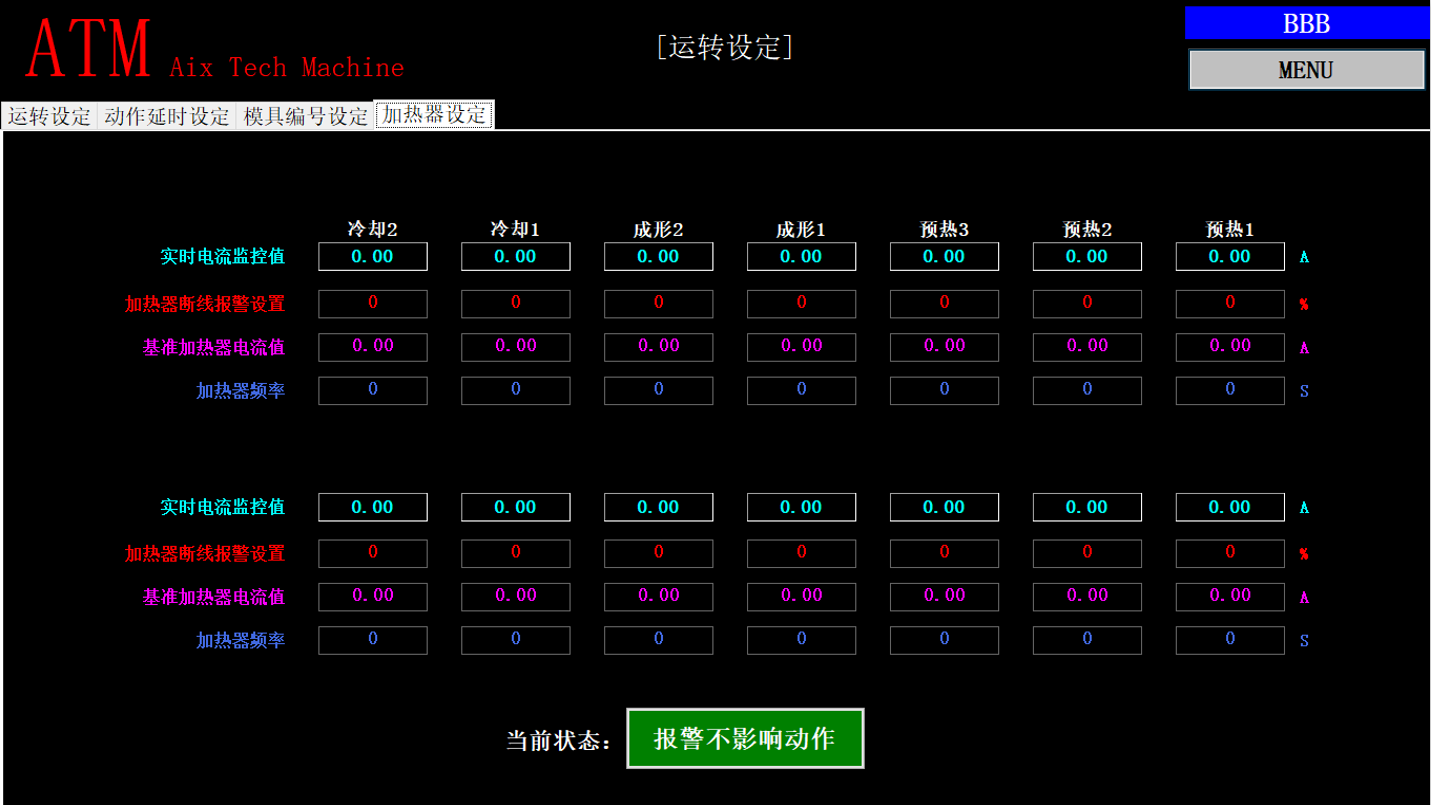

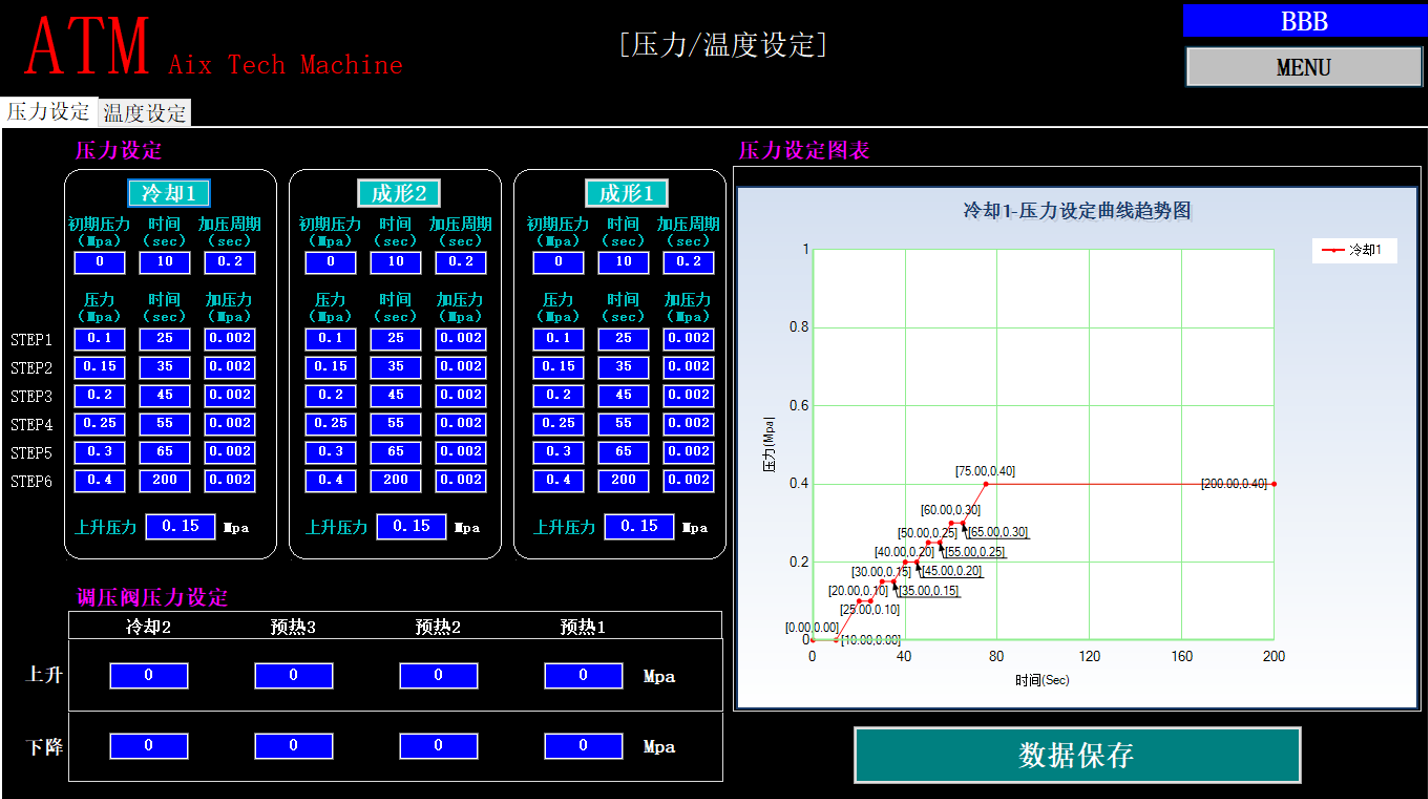

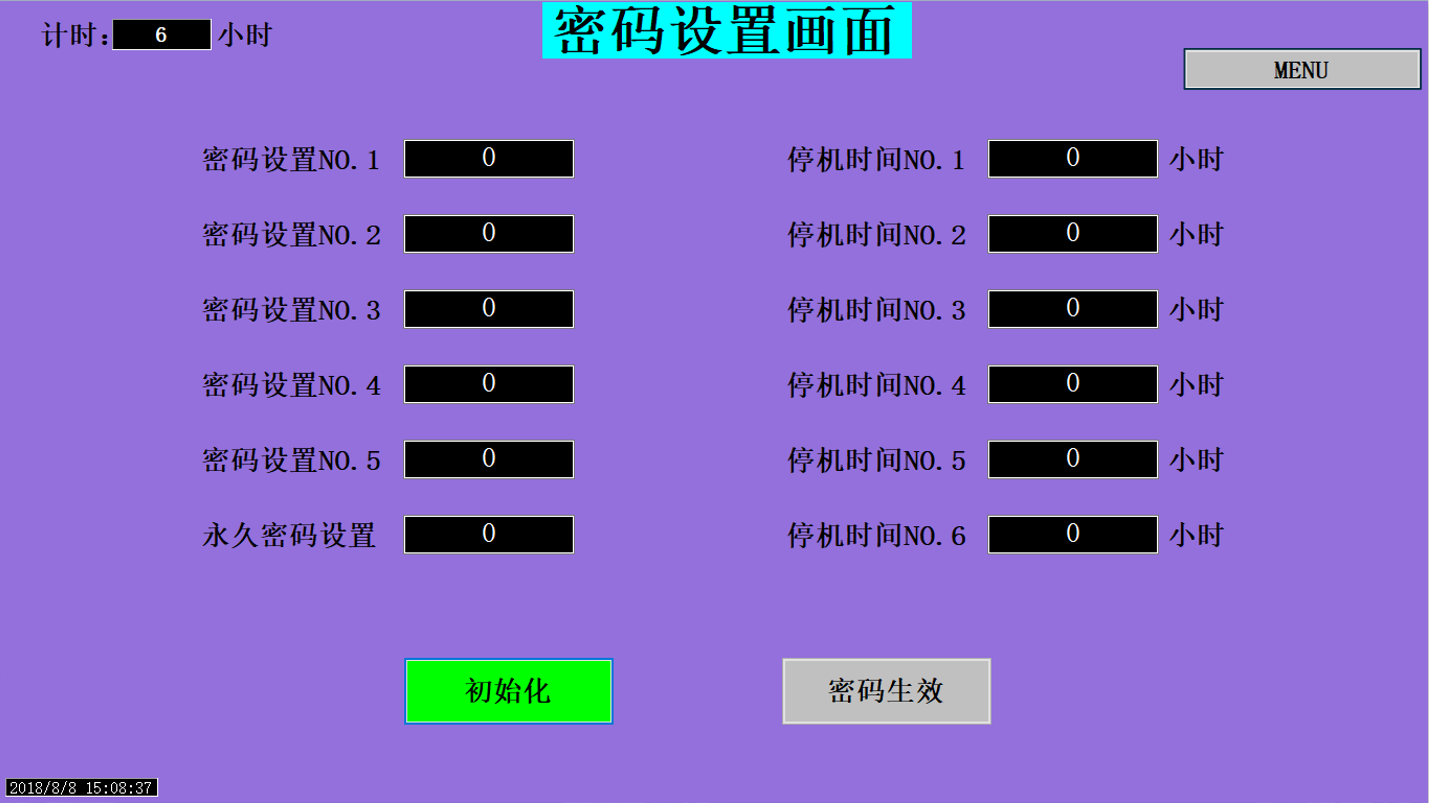

2、功能參數設定與(yu) 顯示；

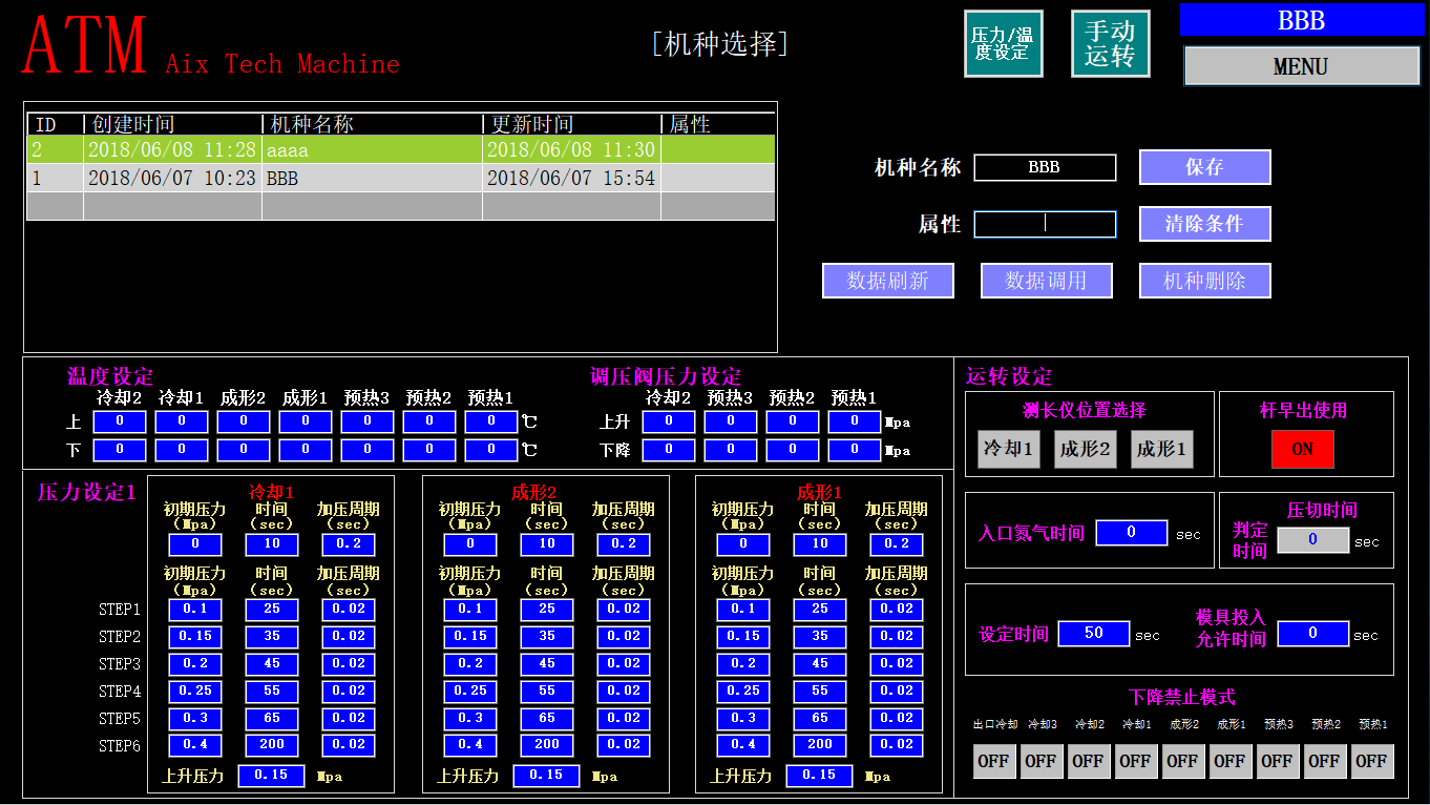

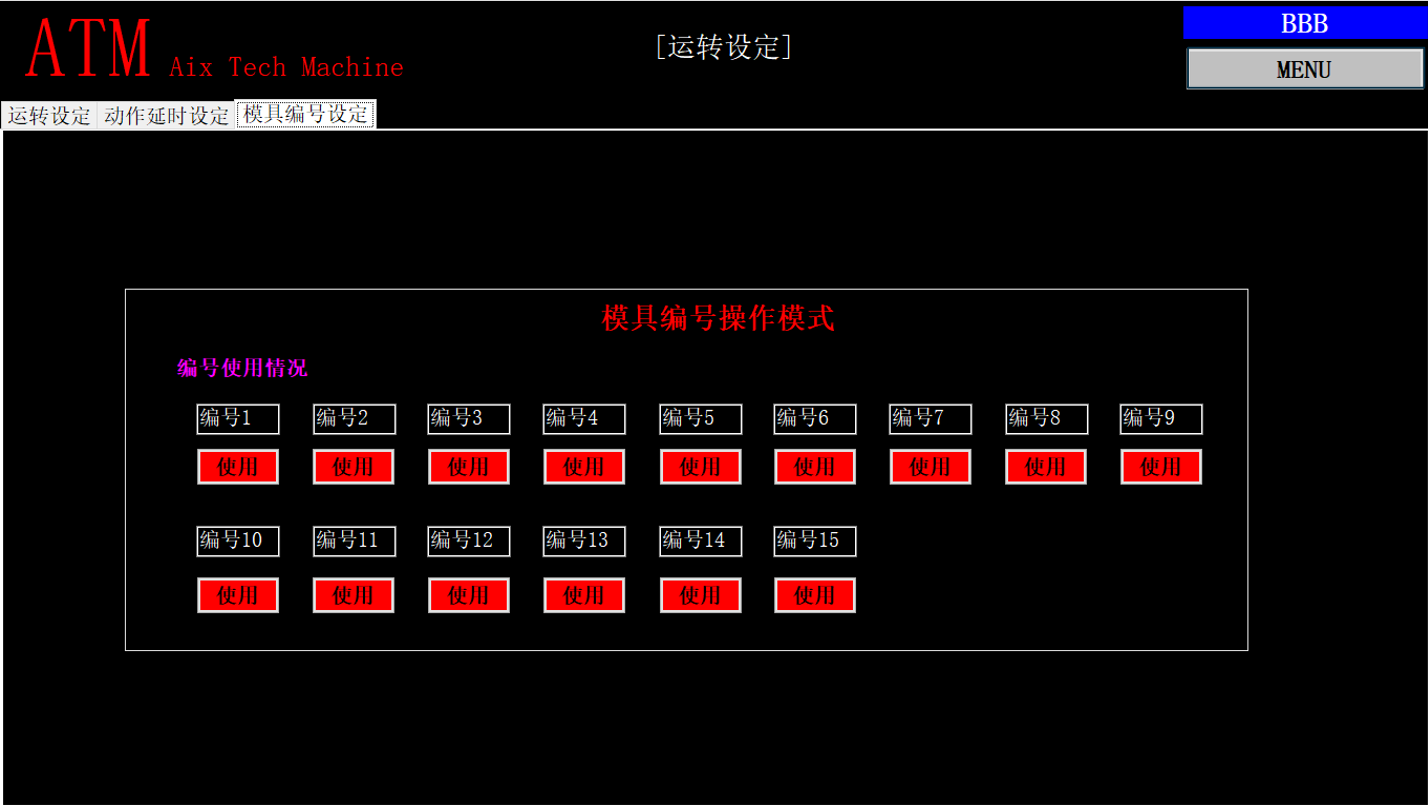

3、機種參數保存與(yu) 選擇，即工作配方的上傳(chuan) 與(yu) 下載；

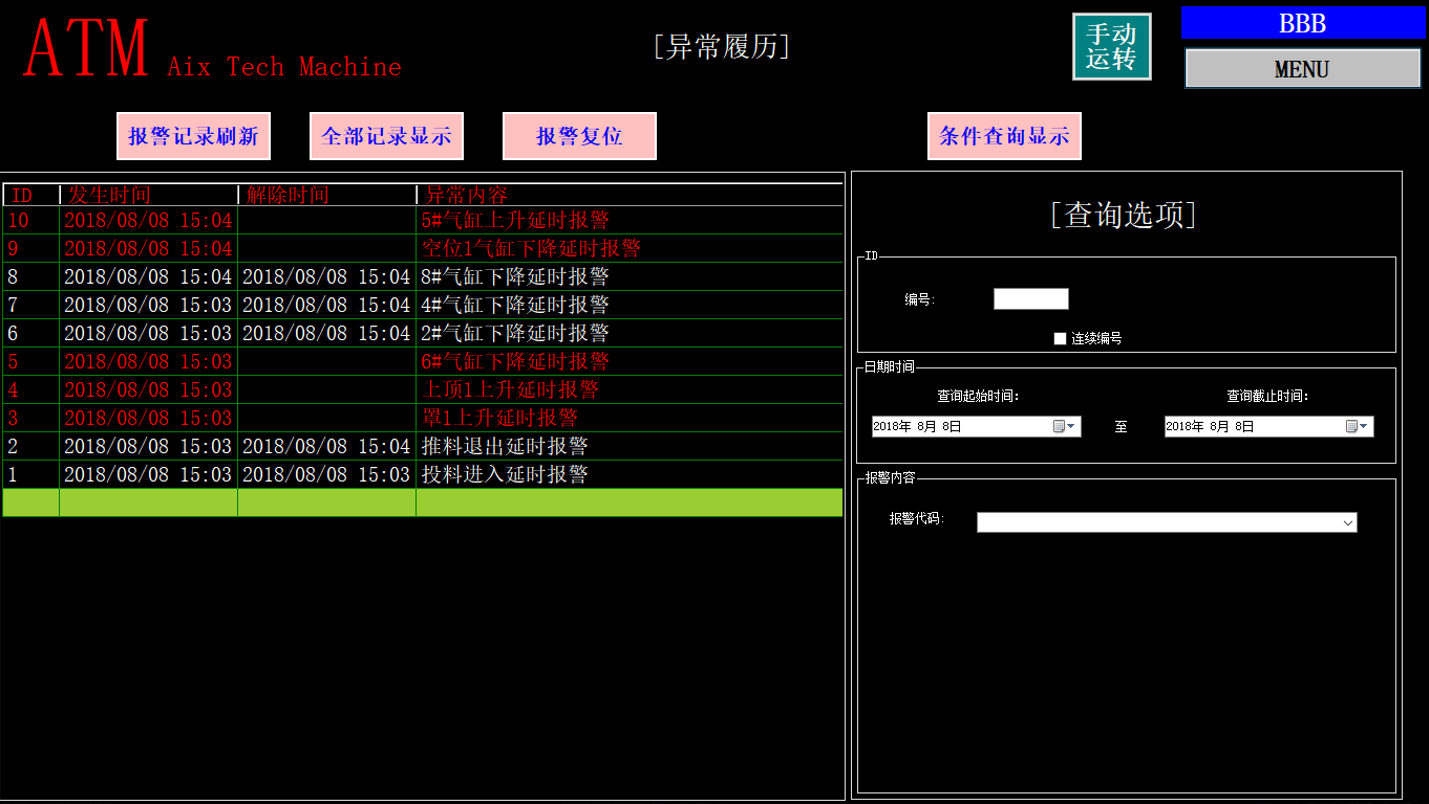

4、異常情況匯總與(yu) 顯示；

5、實時數據分析；

6、曆史數據查詢；

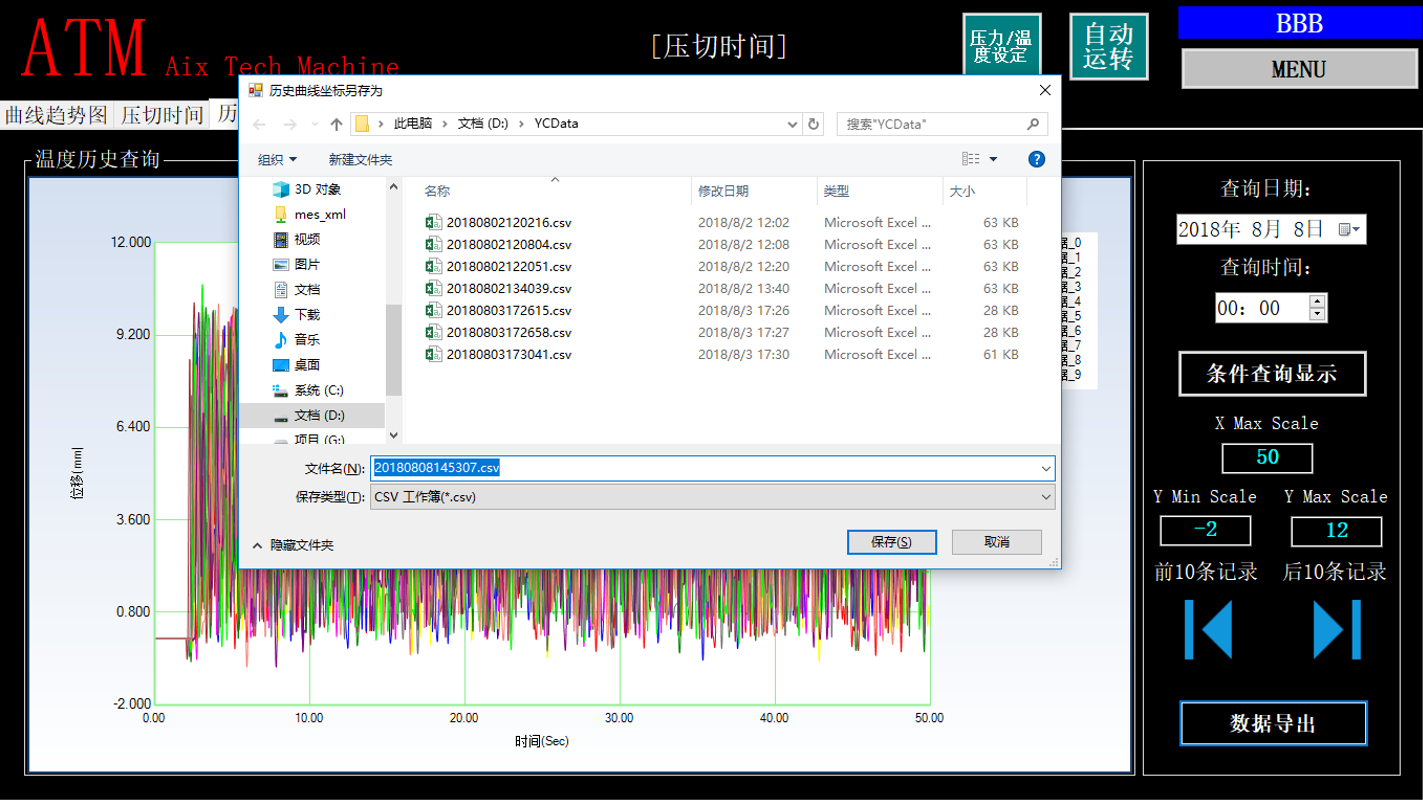

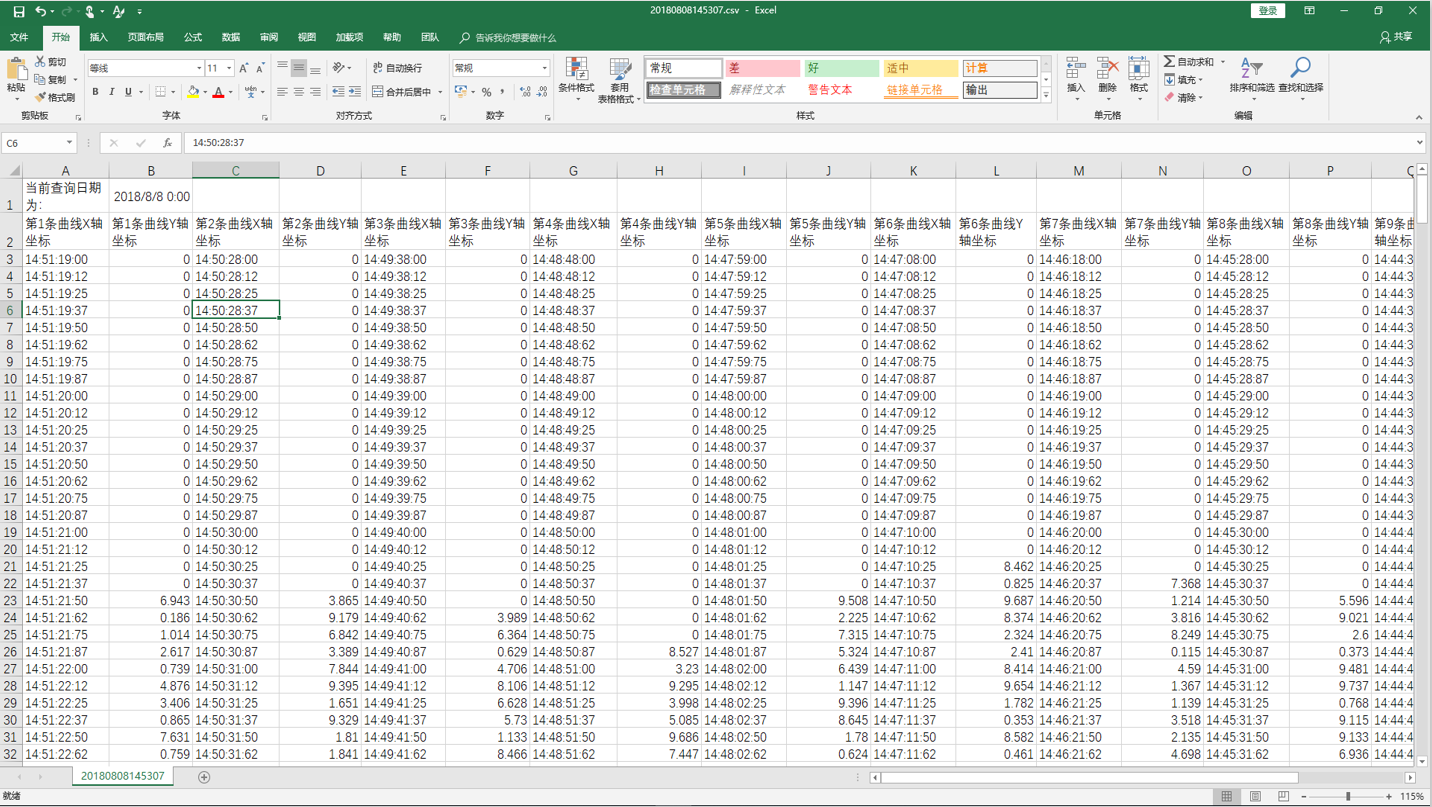

7、數據導出；

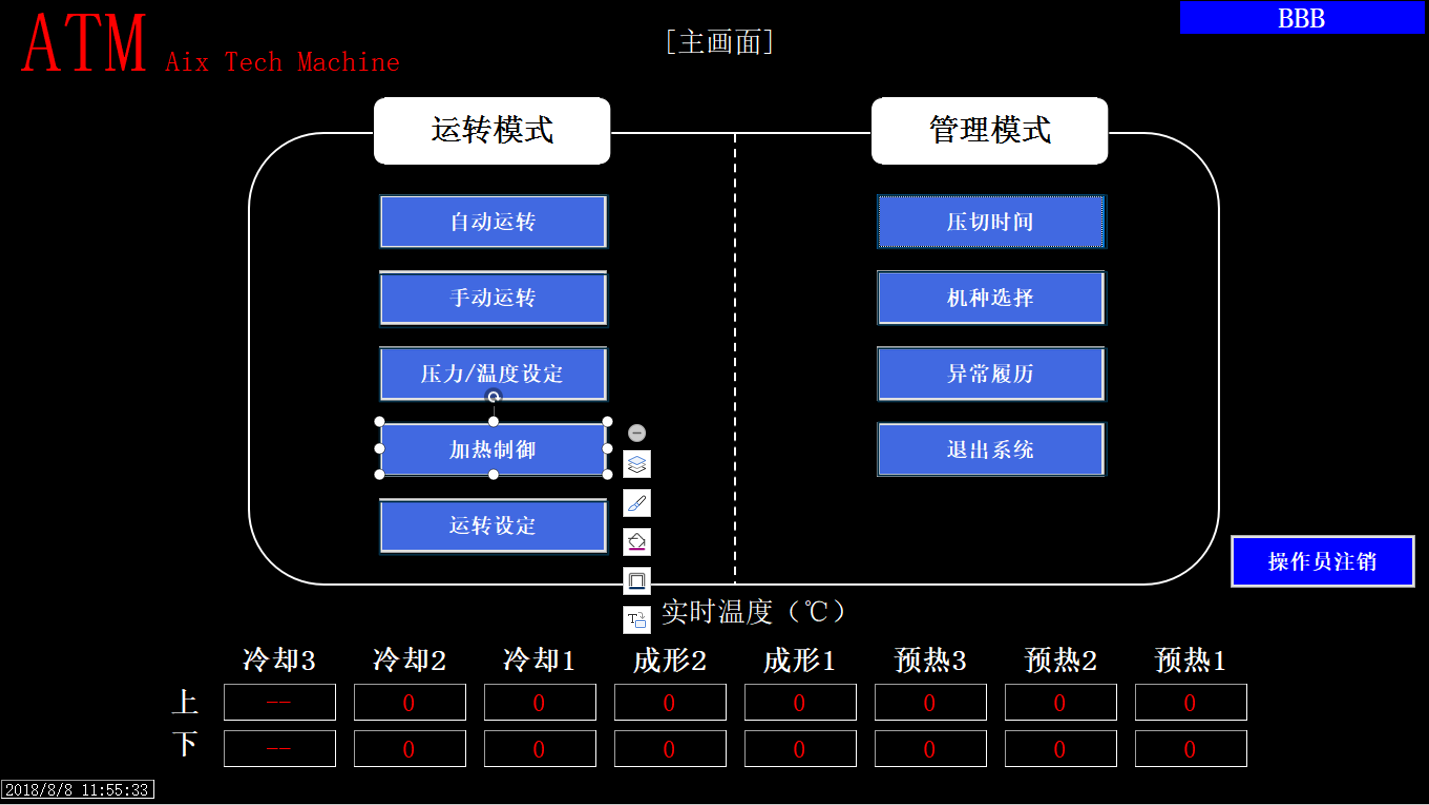

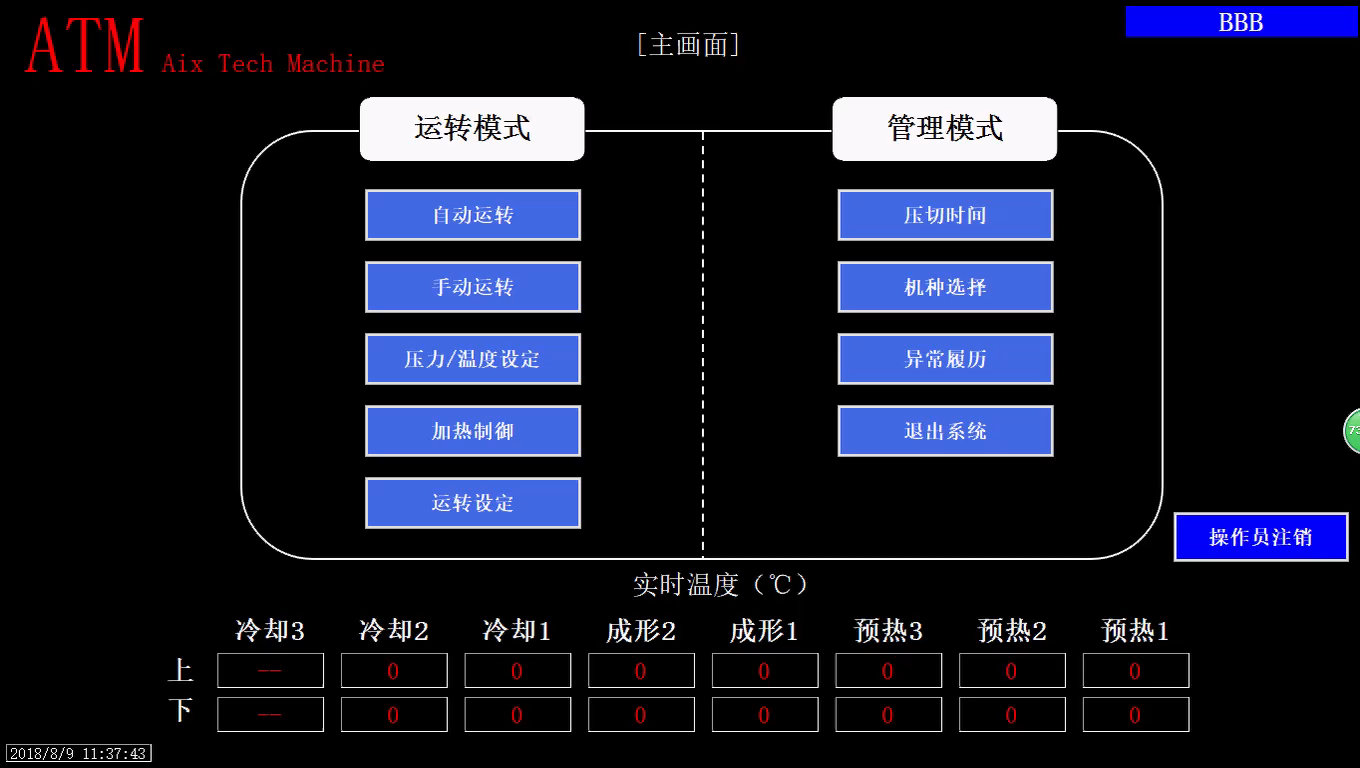

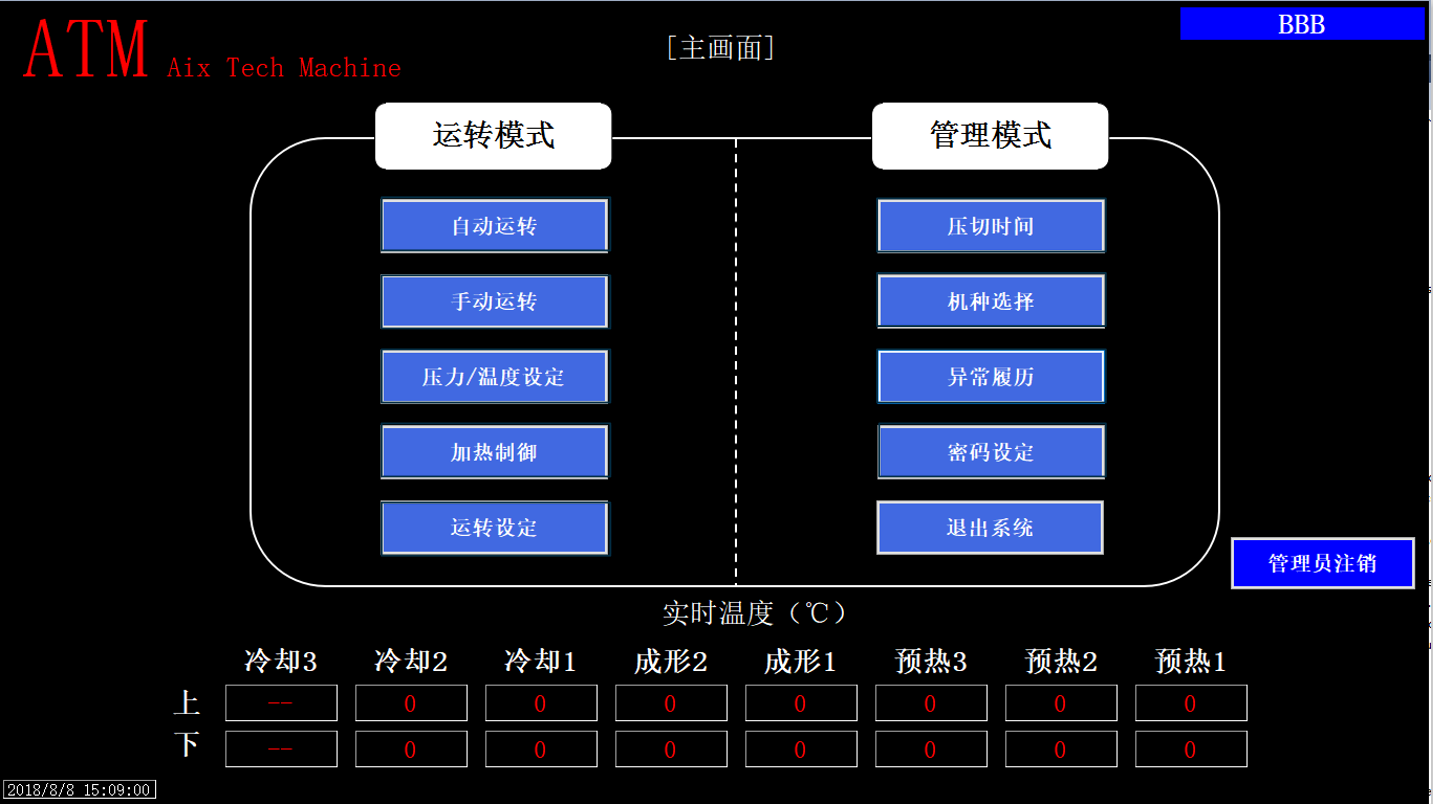

項目功能簡介

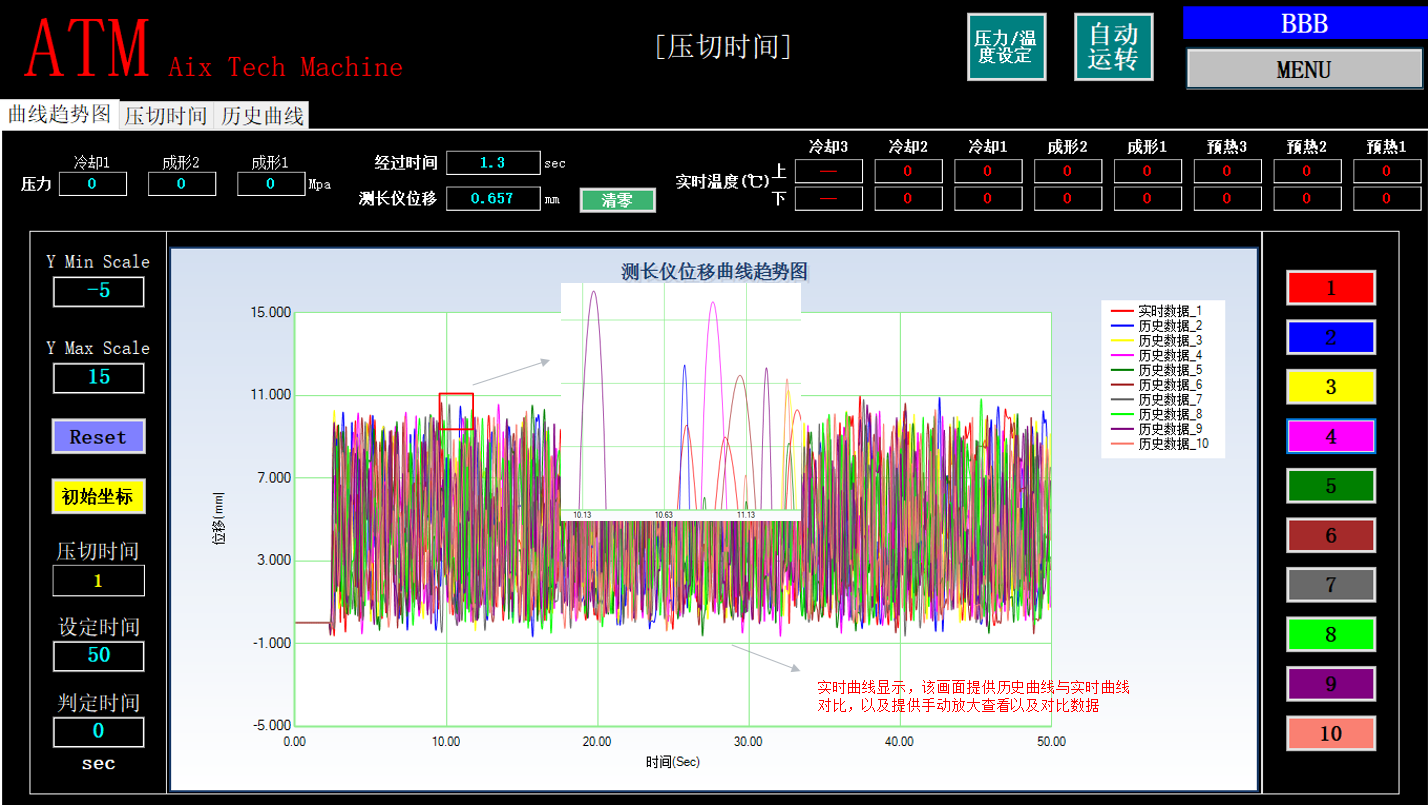

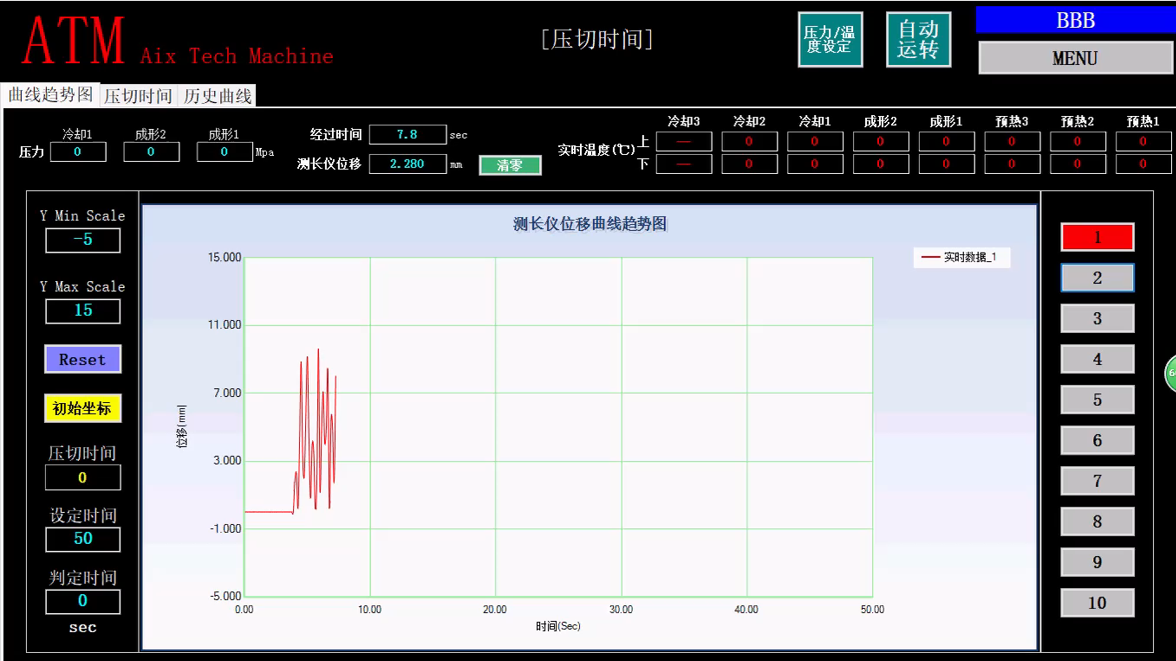

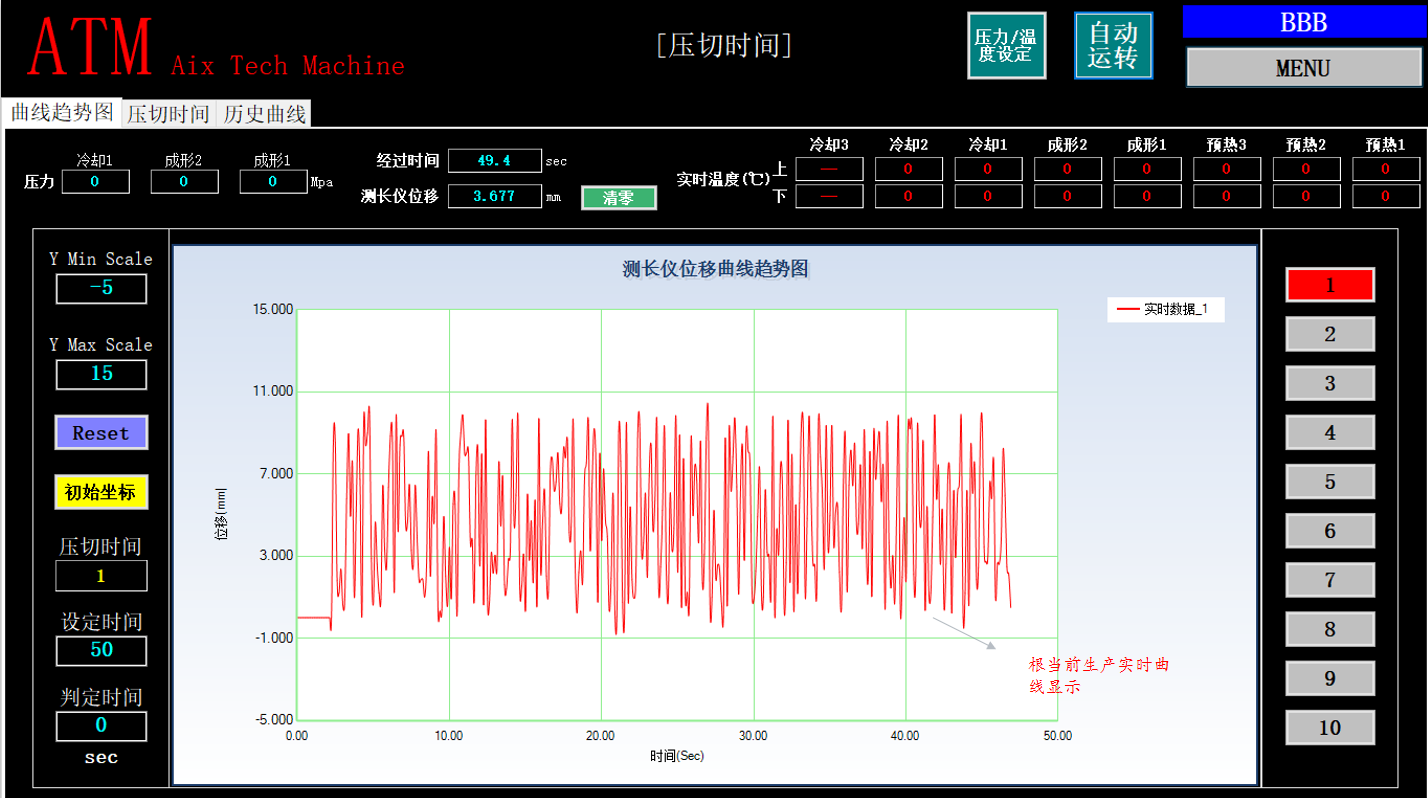

實時曲線部分功能演示

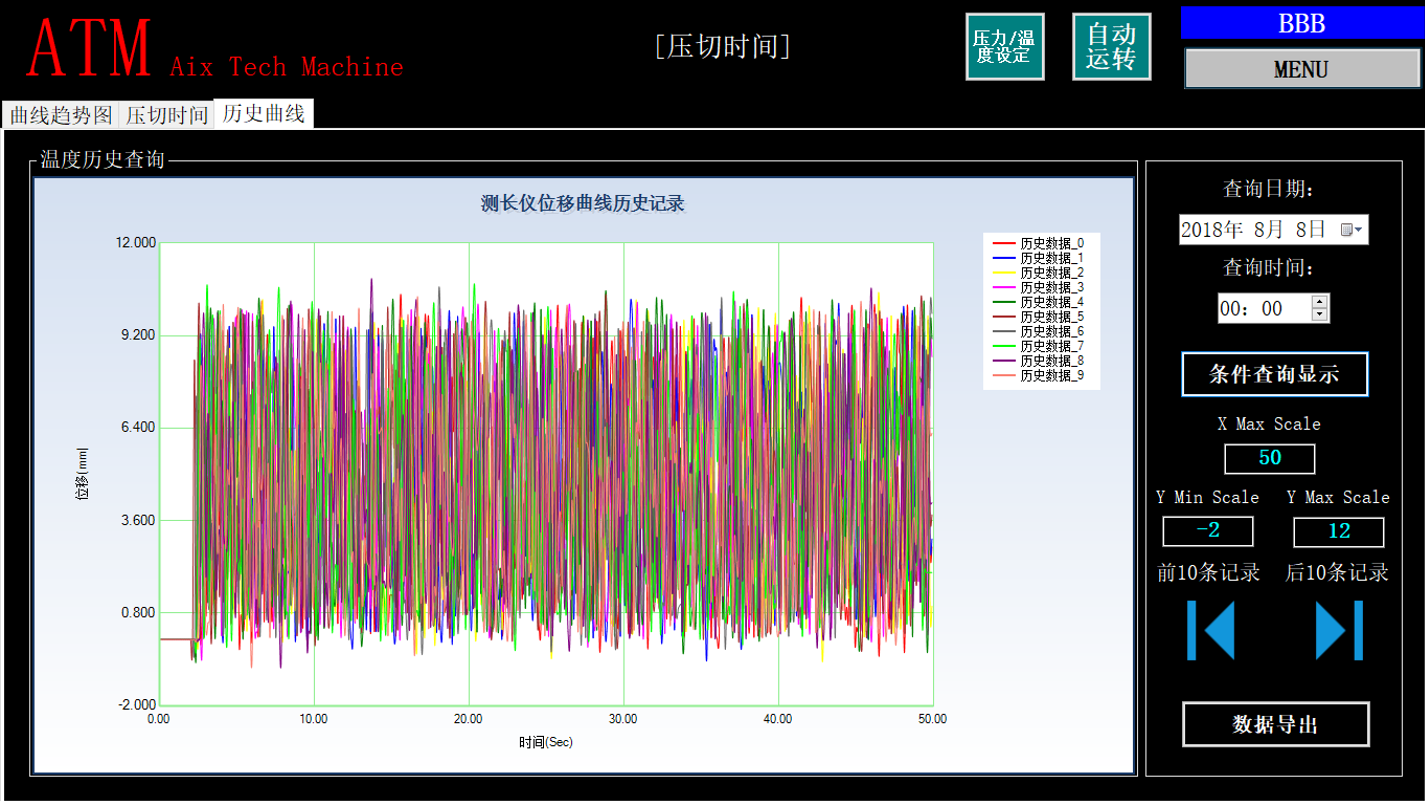

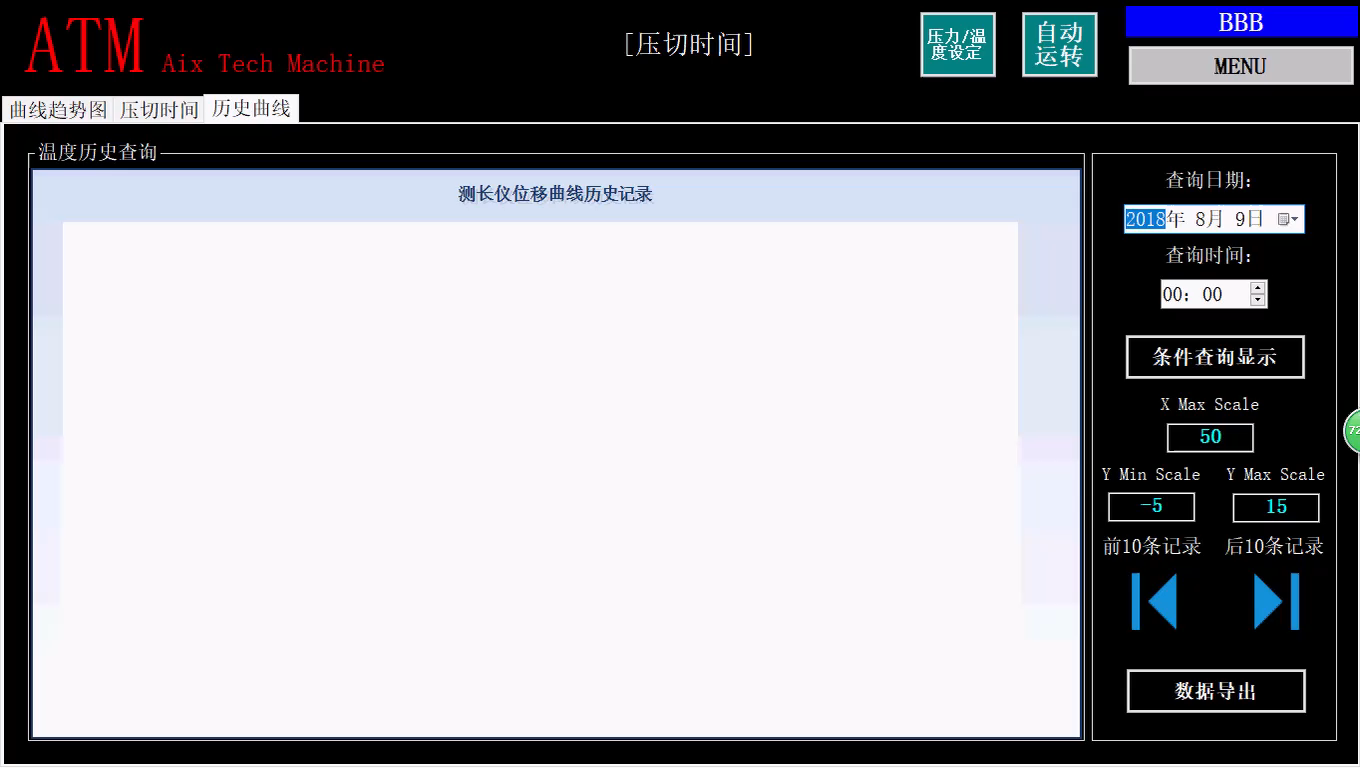

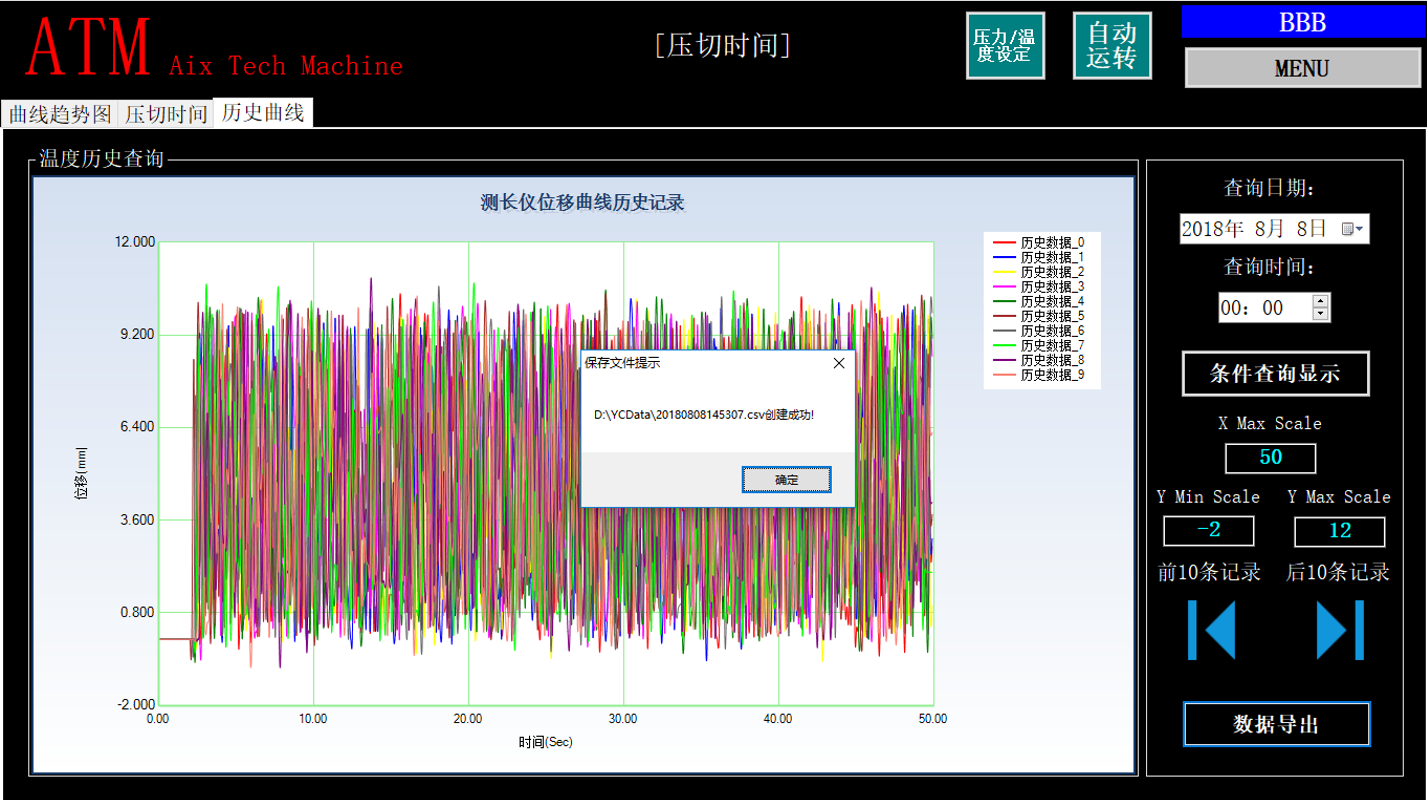

曆史曲線部分功能演示

曆史曲線部分功能演示

最後總結

1、為(wei) 什麽(me) 采用C#語言編程完成該項目？

（1）在window係統環境下，選擇編程語言C#；

（2）采用WinForm框架，開發圖形界麵高效快速並且穩定可靠;

（3）可兼容性好，與(yu) C\C++、python、openCV等編程語言可混合編程以及靈活調用；

（4）開發周期相較其它編程語言，基於(yu) windows係統環境，耗時短。

2、采用（C#編寫(xie) 的人機界麵（即上位機））與(yu) （三菱、威倫(lun) 通的人機界麵（即工控觸摸屏））有何優(you) 勢？

在windows係統的龐大使用群體(ti) ，工業(ye) 4.0的背景下，MES係統的建立信息交互，與(yu) 數據的分析

和存儲(chu) ，圖表多樣化定製與(yu) 實時動態顯示等功能，上位機編程更易於(yu) 滿足需求。
